冷镦六角螺母模具冲孔凹模 D型 (适用于GB6170、GB6175) JB /T 4210.25 - 1996

☆ 收藏

选择规格尺寸点击↓

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.25 - 1996 JB4210.25 4210.2 冷镦六角螺母模具冲孔凹模 D型 (适用于GB6170、GB6175)

在线制图

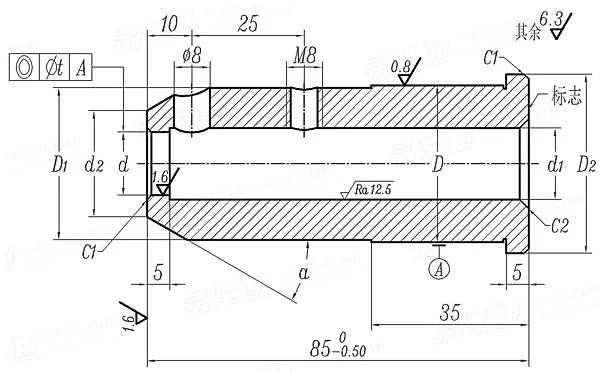

JB /T 4210.25 - 1996 冷镦六角螺母模具冲孔凹模 D型 (适用于GB6170、GB6175)

扫一扫分享

公差

螺纹规格

M16

M18

M20

d	公称
	最大值
	最小值
D	公称
	最大值
	最小值
d₁
D₁
d₂
D₂
a
t

14.1	15.61	17.61
14.32	15.83	17.83
14.25	15.76	17.76
35	40	40
35.05	40.05	40.05
34.95	39.95	39.95
16	18	20
34	39	39
23.76	26.73	29.7
40	45	45
28°	32°	25°
0.04	0.04	0.04

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料60Si2Mn(GB1222)。
热处理硬度58~62HRC。
在D型冲孔凹模端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4210.25 - 1996 JB /T 4210.11 - 2014

采用标准 (3)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
