六角螺母冷镦模冲孔凹模 B1型 (适用于GB6170、GB6175) JB /T 4210.11 - 2014

☆ 收藏

选择规格尺寸点击↓

M10

M12

尺寸单位: 毫米(mm)

机械行业JB /T4210.11 - 2014 JB4210.11 4210.1 六角螺母冷镦模冲孔凹模 B1型 (适用于GB6170、GB6175)

在线制图

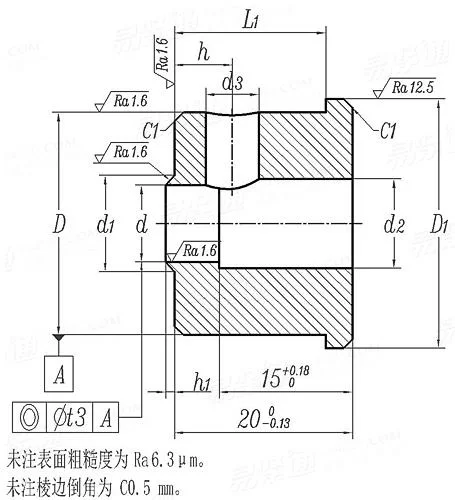

JB /T 4210.11 - 2014 六角螺母冷镦模冲孔凹模 B1型 (适用于GB6170、GB6175)

扫一扫分享

公差

螺纹规格

M10

M12

d	公称
	最大值
	最小值
d₁	最小值=公称
	最大值
D	最小值=公称
	最大值
D₁
L₁
d₂
h
h₁
d₃
t₃

6.83	8.59	10.34
7.038	8.798	10.56
6.98	8.74	10.49
8.64	10.8	12.96
8.79	10.98	13.14
20	25	30
20.084	25.084	30.084
23	28	33
17	17	16
8	10	12
6.5	6.5	9
0.7	0.87	1.3
6	6	8
0.03	0.03	0.04

①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用60Si2Mn，硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
