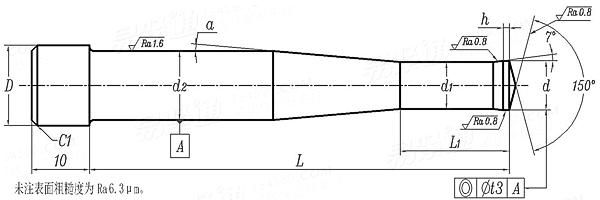

六角螺母冷镦模 冲孔冲头 C2型 (适用于GB6171、GB6176) JB /T 4210.10 - 2014

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20


尺寸单位: 毫米(mm)
机械行业JB /T4210.10 - 2014 JB4210.10 4210.1 六角螺母冷镦模 冲孔冲头 C2型 (适用于GB6171、GB6176)
JB /T 4210.10 - 2014 六角螺母冷镦模 冲孔冲头 C2型 (适用于GB6171、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
d 最大值=公称
最小值
d1 最大值=公称
最小值
d2 公称
最大值
最小值
L 公称
最大值
最小值
D
L1
h
a
t3
7.08 9.08 10.59 12.59 14.59 16.1 18.1
7.044 9.044 10.547 12.547 14.547 16.057 18.048
6.73 8.63 10.06 11.96 13.86 15.3 17.2
6.64 8.54 9.97 11.85 13.75 15.19 17.09
10 12 12 14 16 18 19
10.029 12.035 12.035 14.035 16.035 18.035 19.042
9.971 11.965 11.965 13.965 15.965 17.965 18.958
90 90 90 90 120 120 120
90.05 90.05 90.05 90.05 120.05 120.05 120.05
89.95 89.95 89.95 89.95 119.95 119.95 119.95
12 14 14 16 18 20 22
15 20 25 25 45 45 45
0.4~0.6 0.8~1.0 0.8~1.0 0.8~1.0 1.2~1.6 1.2~1.6 1.2~1.6
4°30' 5° 2°30' 2°30' 2°30' 2° 2°
0.03 0.03 0.04 0.04 0.04 0.04 0.04
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4210.20 - 1996 JB /T 4210.10 - 2014

采用标准

相关材料标准或牌号

GB /T 1299-2014
牌号
中国ISC

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
注：技术数据仅供参考，请以官方原件为准！
标准编号： JB /T 4210.10 - 2014
中文名称： 六角螺母冷镦模 冲孔冲头 C2型 (适用于GB6171、GB6176)
英文名称： Cold heading dies for hexagon nuts - Punches for piercing, Type C2, (Suitable for GB6171、GB6176)
