六角螺母冷镦模冲孔冲头 B1型 (适用于GB6170、GB6175) JB /T 4210.10 - 2014

☆ 收藏

选择规格尺寸点击↓

M10

M12

尺寸单位: 毫米(mm)

机械行业JB /T4210.10 - 2014 JB4210.10 4210.1 六角螺母冷镦模冲孔冲头 B1型 (适用于GB6170、GB6175)

在线制图

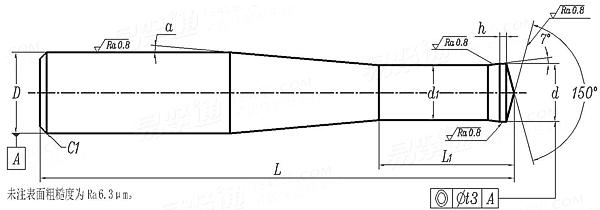

JB /T 4210.10 - 2014 六角螺母冷镦模冲孔冲头 B1型 (适用于GB6170、GB6175)

扫一扫分享

公差

螺纹规格

M10

M12

d	最大值=公称
	最小值
d₁	最大值=公称
	最小值
D	最大值=公称
	最小值
L	公称
	最大值
	最小值
L₁
h
a
t₃

6.83	8.59	10.34
6.794	8.554	10.297
6.49	8.16	9.82
6.4	8.07	9.73
10	12	12
9.942	11.93	11.93
70	70	90
70.05	70.05	90.08
69.95	69.95	89.92
15	20	25
0.4~0.6	0.8~1.0	0.8~1.0
4°30'	5°	2°30'
0.03	0.03	0.04

①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。

替代列表

JB /T 4210.19 - 1996 JB /T 4210.10 - 2014

采用标准 (3)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4210.10 - 2014
中文名称 / Chinese Name： 六角螺母冷镦模冲孔冲头 B1型 (适用于GB6170、GB6175)
英文名称 / English Name： Cold heading dies for hexagon nuts - Punches for piercing, Type B1, (Suitable for GB6170、GB6175)
