六角螺母冷镦模 镦六角凹模 D1型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.9 - 2014

☆ 收藏

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20


尺寸单位: 毫米(mm)
机械行业JB /T4210.9 - 2014 JB4210.9 4210.9JB 六角螺母冷镦模 镦六角凹模 D1型 (适用于GB6170、GB6171、GB6175、GB6176)
在线制图

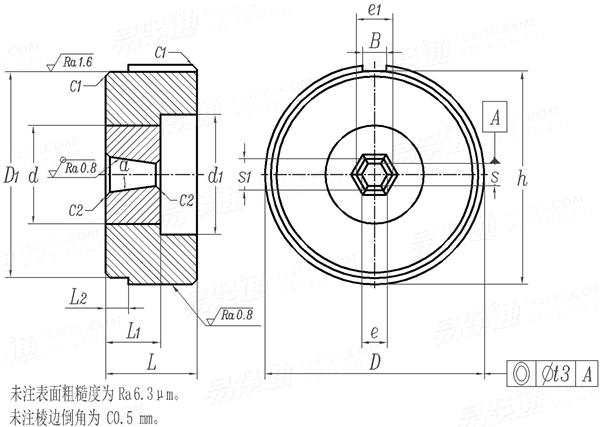

JB /T 4210.9 - 2014 六角螺母冷镦模 镦六角凹模 D1型 (适用于GB6170、GB6171、GB6175、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
s 最小值=公称
最大值
s1 最小值=公称
最大值
D 最大值=公称
最小值
L 最大值=公称
最小值
e 最小值
e1 最小值
D1
L1
L2
d
d1
B
h
a
t3
12.56 15.52 17.46 20.36 23.3 25.76 28.73
12.63 15.59 17.53 20.444 23.384 25.844 28.814
12.9 15.94 17.99 20.98 24.04 26.56 29.6
12.97 16.01 18.06 21.064 24.124 26.644 29.684
65 80 88 88 128 128 128
64.926 79.926 87.913 87.913 127.9 127.9 127.9
25 35 40 40 50 50 50
24.87 34.84 39.84 39.84 49.84 49.84 49.84
14.19 17.54 19.73 23.01 26.33 29.11 32.47
14.58 18.01 20.33 23.71 27.17 30.01 33.45
60 75 80 80 120 120 120
20 24 30 36 42 46 50
10 12 15 15 15 15 15
32 40 44 52 58 66 72
40 48 52 60 66 74 80
5 5 8 8 8 8 8
62.5 77.5 84 84 124 124 124
30’ 30’ 30’ 30’ 30’ 30’ 30’
0.08 0.08 0.08 0.08 0.1 0.1 0.1
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。模套推荐采用60Si2Mn，硬度为42~48HRC；模芯推荐采用Cr12MoV，硬度为58~62HRC。
技术要求应符合JB/T 4213-2014的规定
③,D1 型镦六角凹模适用于正冲孔工艺，D2 型镦六角凹模适用于反冲孔工艺。
