首页 产品与标准 JB /T 4210.16 - 1996 冷镦六角螺母模具 镦六角凹模（六片组合硬质合金） C型 (适用于GB6170、GB6171、GB6175、GB6176)
[模具]

冷镦六角螺母模具 镦六角凹模（六片组合硬质合金） C型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.16 - 1996

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20


尺寸单位: 毫米(mm)
机械行业JB /T4210.16 - 1996 JB4210.16 4210.1 冷镦六角螺母模具 镦六角凹模（六片组合硬质合金） C型 (适用于GB6170、GB6171、GB6175、GB6176)
在线制图

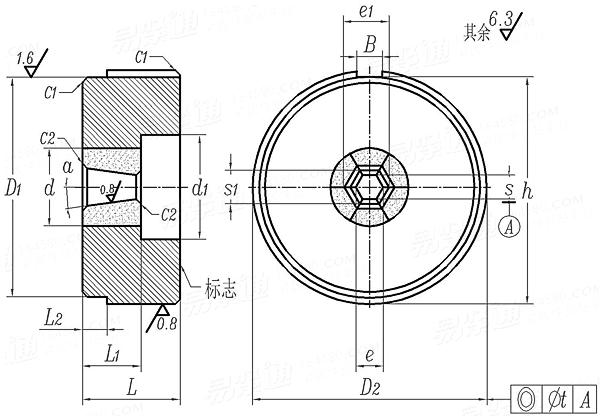

JB /T 4210.16 - 1996 冷镦六角螺母模具 镦六角凹模（六片组合硬质合金） C型 (适用于GB6170、GB6171、GB6175、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
s 最小值=公称
最大值
s1 最小值=公称
最大值
D2 最大值=公称
最小值
L 最大值=公称
最小值
e 最小值
e1 最小值
D1
L1
L2
d
d1
B
h
a
t
12.56 15.52 17.46 20.36 23.3 25.76 28.73
12.63 15.59 17.53 20.444 23.384 25.844 28.814
12.9 15.94 17.99 20.98 24.04 26.56 29.6
12.97 16.01 18.06 21.064 24.124 26.644 29.684
65 80 88 88 128 128 128
64.926 79.926 87.913 87.913 127.9 127.9 127.9
25 35 40 40 50 50 50
24.87 34.84 39.84 39.84 49.84 49.84 49.84
14.19 17.54 19.73 23.01 26.33 29.11 32.47
14.58 18.01 20.33 23.71 27.17 30.01 33.45
60 75 80 80 120 120 120
20 24 30 36 42 46 50
10 12 15 15 15 15 15
32 40 44 52 58 66 72
40 48 52 60 66 74 80
5 5 8 8 8 8 8
62.5 77.5 84 84 124 124 124
30' 30' 30' 30' 30' 30' 30'
0.08 0.08 0.08 0.08 0.1 0.1 0.1
①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料——模套T10A(GB1298)，中套60Si2Mn(GB1222)，模芯YG 20C。
热处理硬度——模套50~55HRC，中套42~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在C型镦六角凹模端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
替代列表
JB /T 4210.16 - 1996 JB /T 4210.9 - 2014

采用标准

相关材料标准或牌号

GB /T 1222-2007
牌号
中国ISC
GB /T 1298-2008
牌号
中国ISC

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4210.16 - 1996
中文名称 / Chinese Name： 冷镦六角螺母模具 镦六角凹模（六片组合硬质合金） C型 (适用于GB6170、GB6171、GB6175、GB6176)
英文名称 / English Name： Cold heading dies for hexagon nuts - Dies for hexagon upsetting, Type C (Suitable for GB6170、GB6171、GB6175、GB6176)
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
