六角螺母冷镦模镦六角凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.9 - 2014

☆ 收藏

选择规格尺寸点击↓

M1.6

M2.5

尺寸单位: 毫米(mm)

机械行业JB /T4210.9 - 2014 JB4210.9 4210.9JB 六角螺母冷镦模镦六角凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176)

在线制图

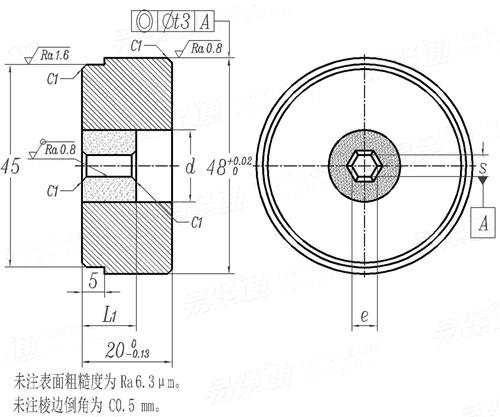

JB /T 4210.9 - 2014 六角螺母冷镦模镦六角凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M1.6

M2.5

s	最小值=公称
	最大值
e	最小值
L₁
d
t₃

3.06	3.86	4.86	5.36	6.83
3.108	3.908	4.908	5.408	6.888
3.46	4.36	5.49	6.06	7.72
10	10	12	12	16
12	12	16	16	20
0.06	0.06	0.06	0.06	0.06

①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。模套推荐采用60Si2Mn，硬度为42~48HRC；模芯推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213-2014的规定。

替代列表

JB /T 4210.14 - 1996 JB /T 4210.9 - 2014

采用标准 (5)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4210.9 - 2014
中文名称 / Chinese Name： 六角螺母冷镦模镦六角凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176)
英文名称 / English Name： Cold heading dies for hexagon nuts - Dies for hexagon upsetting, Type A (Suitable for GB6170、GB6171、GB6175、GB6176)
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
