冷镦六角螺母模具 镦六角下冲头 B型 (适用于GB6175、GB6176) JB /T 4210.13 - 1996

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20


尺寸单位: 毫米(mm)
机械行业JB /T4210.13 - 1996 JB4210.13 4210.1 冷镦六角螺母模具 镦六角下冲头 B型 (适用于GB6175、GB6176)
在线制图

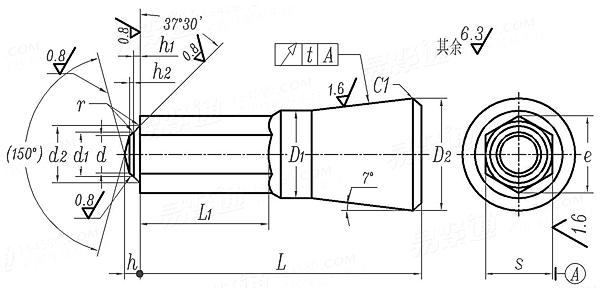

JB /T 4210.13 - 1996 冷镦六角螺母模具 镦六角下冲头 B型 (适用于GB6175、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
D1 最大值=公称
最小值
s 公称
最大值
最小值
d1 最小值=公称
最大值
d2 最小值=公称
最大值
h 最小值=公称
最大值
h1 最小值=公称
最大值
h2 最小值=公称
最大值
L 最大值=公称
最小值
e 最小值
D2
d
L1
t
15 18 20 24 28 30 35
14.93 17.93 19.916 23.916 27.916 29.916 34.9
12.56 15.52 17.46 20.36 23.3 25.76 28.73
12.51 15.47 17.41 20.295 23.235 25.695 28.665
12.44 15.4 17.34 20.211 23.151 25.611 28.581
6.97 8.74 10.51 12.29 14.29 15.83 17.83
7.12 8.89 10.69 12.47 14.47 16.01 18.01
8.75 10.8 13 15.1 17.3 19.44 21.6
8.9 10.98 13.18 15.28 17.48 19.65 21.81
2.25 2.79 3.6 4.23 4.92 5.46 6.09
2.35 2.89 3.72 4.35 5.04 5.58 6.24
0.68 0.79 0.96 1.08 1.16 1.39 1.45
0.78 0.89 1.06 1.18 1.26 1.49 1.55
0.68 0.93 1.29 1.82 1.91 2.03 2.32
0.78 1.03 1.39 1.92 2.01 2.13 2.42
44 50 60 70 80 85 85
43.61 49.61 59.54 69.54 79.54 84.46 84.46
14.07 17.41 19.61 22.86 26.18 28.96 32.32
19 22 24 30 34 36 40
6.65 8.37 10.1 11.84 13.84 15.29 17.29
22 26 32 38 44 48 52
0.04 0.05 0.05 0.05 0.05 0.06 0.06
①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料Cr12MoV(GB1299)、LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
热处理硬度58~62HRC。
在B型镦六角下冲头端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定
替代列表
JB /T 4210.13 - 1996 JB /T 4210.8 - 2014

采用标准

相关材料标准或牌号

GB /T 1222-2007
牌号
中国ISC
GB /T 1299-2014
牌号
中国ISC
其他名称

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4210.13 - 1996
中文名称 / Chinese Name： 冷镦六角螺母模具 镦六角下冲头 B型 (适用于GB6175、GB6176)
英文名称 / English Name： Cold heading dies for hexagon nuts - Lower punches for hexagon upsetting, Type B, (Suitable for GB6175、GB6176)
