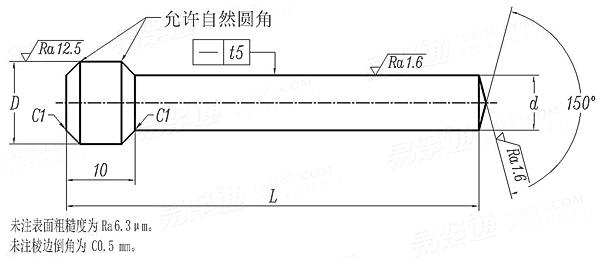

六角螺母冷镦模镦球推杆 B型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.6 - 2014

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.6 - 2014 JB4210.6 4210.6JB 六角螺母冷镦模镦球推杆 B型 (适用于GB6170、GB6171、GB6175、GB6176)

JB /T 4210.6 - 2014 六角螺母冷镦模镦球推杆 B型 (适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	公称
	最大值
	最小值
L	公称
	最大值
	最小值
D
t₅

6.5	8	9	10.5	12	13.5	15
6.42	7.92	8.92	10.405	11.905	13.405	14.905
6.33	7.83	8.83	10.295	11.795	13.295	14.795
60	60	60	80	80	80	80
60.05	60.05	60.05	80.05	80.05	80.05	80.05
59.95	59.95	59.95	79.95	79.95	79.95	79.95
8.5	10	12	14	16	18	20
0.04	0.04	0.04	0.05	0.05	0.05	0.05

①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用65Mn或9CrSi，硬度为54~58HRC；W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。

替代列表

JB /T 4210.9 - 1996 JB /T 4210.6 - 2014

采用标准

GB /T 6170 - 2000

1型六角螺母

GB /T 6171 - 2000

1型六角螺母细牙

GB /T 6175 - 2000

2型六角螺母

GB /T 6176 - 2000

2型六角螺母细牙

JB /T 4213 - 2014

紧固件冷镦模技术条件

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： JB /T 4210.6 - 2014
中文名称： 六角螺母冷镦模镦球推杆 B型 (适用于GB6170、GB6171、GB6175、GB6176)
英文名称： Cold heading dies for hexagon nuts - Ejector pins for ball upsetting, Type B, (Suitable for GB6170、GB6171、GB6175、GB6176)
