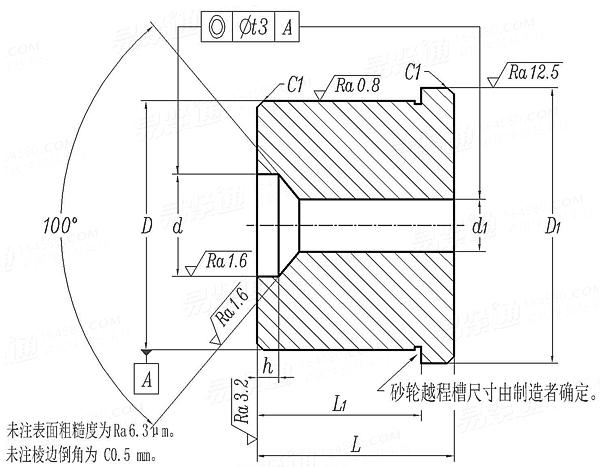

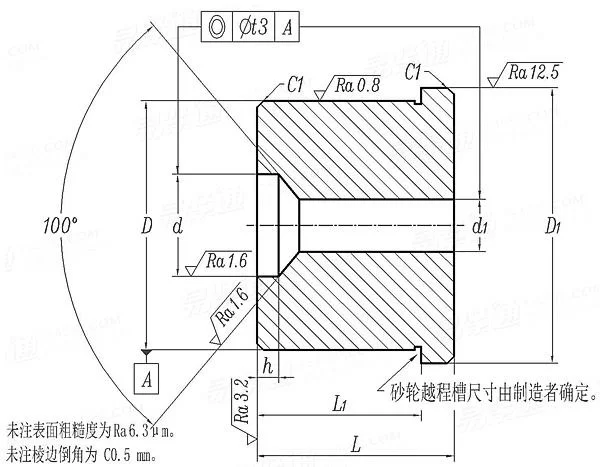

首页 产品与标准 JB /T 4210.5 - 2014 六角螺母冷镦模 镦球凹模 B型(适用于GB6170、GB6171、GB6175、GB6176) en:
[模具]

六角螺母冷镦模 镦球凹模 B型(适用于GB6170、GB6171、GB6175、GB6176) en: JB /T 4210.5 - 2014

☆ 收藏

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20


尺寸单位: 毫米(mm)
机械行业JB /T4210.5 - 2014 JB4210.5 4210.5JB 六角螺母冷镦模 镦球凹模 B型(适用于GB6170、GB6171、GB6175、GB6176) en:
在线制图
JB /T 4210.5 - 2014 六角螺母冷镦模 镦球凹模 B型(适用于GB6170、GB6171、GB6175、GB6176) en:
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
d 最小值=公称
最大值
d1 最小值=公称
最大值
h 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
L1 最小值=公称
最大值
D1
t3
12.60 15.57 17.55 20.46 23.43 25.90 28.87
12.67 15.64 17.62 20.544 23.514 25.984 28.954
6.5 8.0 9.0 10.5 12.0 13.5 15.0
6.558 8.058 9.058 10.57 12.07 13.57 15.07
2.65 3.29 4.23 4.98 5.78 6.18 6.98
2.7 3.35 4.29 5.04 5.84 6.255 7.055
2.6 3.23 4.17 4.92 5.72 6.105 6.905
32 38 42 42 58 58 58
32.085 38.085 42.095 42.095 58.117 58.117 58.117
32.06 38.06 42.07 42.07 58.087 58.087 58.087
25 30 35 35 45 45 45
24.87 29.87 34.84 34.84 44.84 44.84 44.84
20 25 25 25 35 35 35
20.13 25.13 25.13 25.13 35.16 35.16 35.16
36 42 46 46 62 62 62
0.08 0.08 0.08 0.1 0.1 0.1 0.1
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用T10A、Cr12MoV，硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
