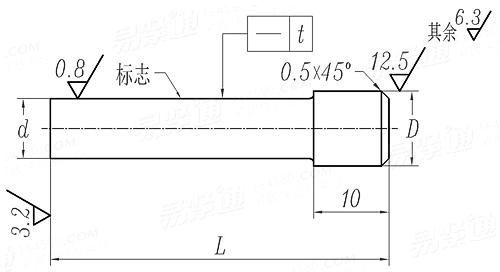

冷镦六角螺母模具整形顶料杆(适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.3 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.3 - 1996 JB4210.3 4210.3JB 冷镦六角螺母模具整形顶料杆(适用于GB6170、GB6171、GB6175、GB6176)

JB /T 4210.3 - 1996 冷镦六角螺母模具整形顶料杆(适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	公称
	最大值
	最小值
L	最大值=公称
	最小值
D
t

6.5	8.0	9.0	10.5	12.0	13.5	15.0
6.42	7.92	8.92	10.405	11.905	13.405	14.905
6.33	7.83	8.83	10.295	11.795	13.295	14.795
90	90	90	90	100	100	100
89.46	89.46	89.46	89.46	99.46	99.46	99.46
8	10	12	14	16	18	20
0.06	0.06	0.06	0.06	0.06	0.06	0.06

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料9CrSi(GB1299)或65Mn(GB1222)。
热处理硬度54~58HRC。
在顶料杆端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4210.3 - 1996 JB /T 4210.3 - 2014

采用标准

GB /T 6170 - 1986

1型六角螺母 A级和B级

GB 6171 - 1986

1型六角螺母 - 细牙 - A级和B级

GB 6175 - 1986

2型六角螺母 - A级和B级

GB 6176 - 1986

2型六角螺母 - 细牙 - A级和B级

JB /T 4213 - 2014

紧固件冷镦模技术条件

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： JB /T 4210.3 - 1996
中文名称： 冷镦六角螺母模具整形顶料杆(适用于GB6170、GB6171、GB6175、GB6176)
英文名称： Cold heading dies for hexagon nuts - Sizing kicker pins (Suitable for GB6170、GB6171、GB6175、GB6176)
数据来源： 易紧通（164580.com）

Standard Code: JB /T 4210.3 - 1996Chinese Name: 冷镦六角螺母模具整形顶料杆(适用于GB6170、GB6171、GB6175、GB6176)English Name: Cold heading dies for hexagon nuts - Sizing kicker pins (Suitable for GB6170、GB6171、GB6175、GB6176)Source: https://www.164580.com/info_361794.html

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4210.3 - 1996
URL: https://www.164580.com/info_361794.html
License: Commercial use requires authorization
