首页 产品与标准 JB /T 4210.1 - 2014 六角螺母冷镦模 整形冲头(适用于GB6170、GB6171、GB6175、GB6176)
[模具]

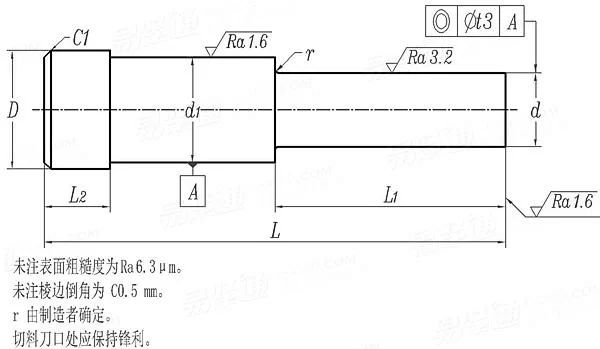

六角螺母冷镦模 整形冲头(适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.1 - 2014

☆ 收藏

选择规格尺寸 点击↓

M8

M10

M12

M14

M14

M16

M18

M20

同规格，其他部分尺寸不同

尺寸单位: 毫米(mm)
机械行业JB /T4210.1 - 2014 JB4210.1 4210.1JB 六角螺母冷镦模 整形冲头(适用于GB6170、GB6171、GB6175、GB6176)
在线制图
JB /T 4210.1 - 2014 六角螺母冷镦模 整形冲头(适用于GB6170、GB6171、GB6175、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M14 M16 M18 M20
d 最大值=公称
最小值
d1 公称
最大值
最小值
L 最大值=公称
最小值
L1
L2
D
t3
适用机床
9.1 11.2 12.6 14.7 14.7 16.8 18.9 21
9.042 11.13 12.53 14.63 14.63 16.73 18.83 20.916
16 16 16 16 25 25 25 25
16.035 16.035 16.035 16.035 25.042 25.042 25.042 25.042
15.965 15.965 15.965 15.965 24.958 24.958 24.958 24.958
70 70 70 70 100 100 100 100
69.54 69.54 69.54 69.54 99.46 99.46 99.46 99.46
35 35 35 35 50 50 50 50
10 10 10 10 15 15 15 15
18 18 18 18 28 28 28 28
0.06 0.08 0.08 0.08 0.08 0.08 0.1 0.1
A411、A412 A411、A412 A411、A412 A411、A412 ZM416、Z41-20G ZM416、Z41-20G ZM416、Z41-20G ZM416、Z41-20G
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用60Si2Mn，硬度为56~60HRC。
技术要求应符合JB/T 4213的规定。

替代列表

采用标准 (5)

相关材料标准或牌号

牌号
中国ISC

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4210.1 - 2014
中文名称 / Chinese Name： 六角螺母冷镦模 整形冲头(适用于GB6170、GB6171、GB6175、GB6176)
英文名称 / English Name： Cold heading dies for hexagon nuts - Sizing punches (Suitable for GB6170、GB6171、GB6175、GB6176)
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
中文页面 / Chinese Page： 查看中文页面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4210.1 - 2014
Chinese Name: 六角螺母冷镦模 整形冲头(适用于GB6170、GB6171、GB6175、GB6176)
English Name: Cold heading dies for hexagon nuts - Sizing punches (Suitable for GB6170、GB6171、GB6175、GB6176)
