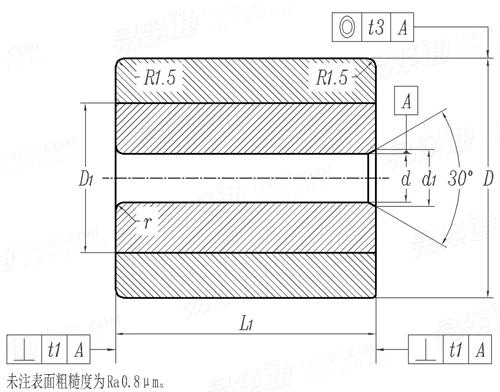

JB /T 4212.6 - 2014 内六角圆柱头螺钉冷镦模镦六角凹模(适用于GB70.1)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
D	公称
	最大值
	最小值
D₁
d₁
r
t₁
t₃

3.86	4.86	5.86	7.84	9.84	11.82	13.82	15.02	19.8
3.89	4.89	5.89	7.876	9.876	11.863	13.863	15.063	19.852
30	30	30	38	48	48	62	62	78
30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132
30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102
16	16	16	22	30	30	40	40	45
4	5	6	7.95	9.95	11.9	13.9	15.9	19.9
0.3	0.3	0.4	0.6	0.6	0.8	0.8	0.8	1
0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.06
0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05

L₁(基本尺寸)

L₁(最小值)

①,适用于双击整模自动冷镦机和多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。模套推荐采用60Si2Mn，硬度为44~48HRC；模芯推荐采用Cr12MoV、YG20C、YG25C，其中Cr12MoV硬度为56~60HRC。
技术要求应符合JB/T 4213-2014的规定。
③,注：表格上方的公称长度L为螺钉长度。
