首页 产品与标准 JB /T 4212.7 - 1996 冷镦内六角圆柱头螺钉模具 内六角冲头 C型 (适用于GB70)
[模具]

冷镦内六角圆柱头螺钉模具 内六角冲头 C型 (适用于GB70) JB /T 4212.7 - 1996

☆ 收藏

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12


尺寸单位: 毫米(mm)
机械行业JB /T4212.7 - 1996 JB4212.7 4212.7JB 冷镦内六角圆柱头螺钉模具 内六角冲头 C型 (适用于GB70)
在线制图

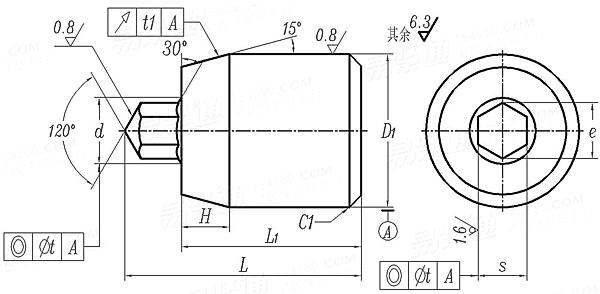

JB /T 4212.7 - 1996 冷镦内六角圆柱头螺钉模具 内六角冲头 C型 (适用于GB70)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10 M12
s 12.9级 最小值=公称
最大值
8.8级 最小值=公称
最大值
e 最小值=公称
最大值
d 最小值=公称
最大值
D1 最大值=公称
最小值
L 最大值=公称
最小值
L1 最大值=公称
最小值
H 最小值=公称
最大值
t 同轴度
圆跳动
3.032 4.035 5.044 6.044 8.043 10.043
3.056 4.065 5.08 6.08 8.088 10.088
3.032 4.035 5.044 6.044 8.055 10.055
3.056 4.065 5.08 6.08 8.1 10.1
3.46 4.6 5.75 6.89 9.18 11.46
3.51 4.67 5.84 6.99 9.31 11.61
3.8 5 6.3 7.5 9.9 12.3
3.92 5.12 6.45 7.65 10.05 12.48
10.5 12.8 15 19.5 24 27
10.457 12.757 14.957 19.448 23.948 26.948
18.6 19.5 20.4 26.7 28.7 35.5
18.47 19.37 20.27 26.57 28.57 35.34
15 15 15 20 20 25
14.89 14.89 14.89 19.87 19.87 24.84
4 4 4 5 5 8
4.3 4.3 4.3 5.3 5.3 8.36
0.025 0.025 0.025 0.03 0.03 0.04
0.04 0.04 0.04 0.05 0.05 0.05
①,本标准适用于多工位自动冷镦机的模具。
②,技术要求：
材料LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
热处理硬度58~62HRC。
在规定部位标志出螺钉的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

采用标准 (1)

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4212.7 - 1996
中文名称 / Chinese Name： 冷镦内六角圆柱头螺钉模具 内六角冲头 C型 (适用于GB70)
英文名称 / English Name： Cold heading dies for hexagon socket head cap screws - punches for forming hexagon sockets, Type C (Suitable for GB70)
