冷镦内六角圆柱头螺钉模具初镦冲头 B型(适用于GB70) JB /T 4212.3 - 1996

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M20

尺寸单位: 毫米(mm)

机械行业JB /T4212.3 - 1996 JB4212.3 4212.3JB 冷镦内六角圆柱头螺钉模具初镦冲头 B型(适用于GB70)

在线制图

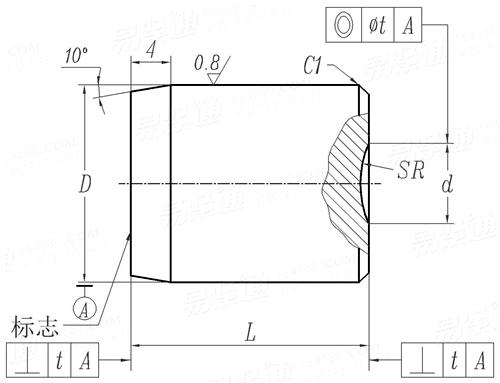

JB /T 4212.3 - 1996 冷镦内六角圆柱头螺钉模具初镦冲头 B型(适用于GB70)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
D	公称
	最大值
	最小值
L	最大值=公称
	最小值
SR
t	同轴度
	垂直度

6.7	8.1	9.6	12.4	15.2	17.1	20	22.8	28.5
6.85	8.25	9.75	12.58	15.38	17.28	20.21	23.01	28.71
16	20	20	28	32	32	38	38	48
16.066	20.08	20.08	28.088	32.107	32.107	38.107	38.107	48.12
16.039	20.047	20.047	28.055	32.068	32.068	38.068	38.068	48.081
18	24	24	34	38	38	45	45	58
17.916	23.916	23.916	33.9	37.9	37.9	44.9	44.9	57.88
8	10	12	16	20	24	28	32	40
0.03	0.03	0.03	0.04	0.04	0.04	0.05	0.05	0.05
0.04	0.05	0.05	0.05	0.06	0.06	0.06	0.06	0.06

①,本标准适用于多工位自动冷镦机的模具。
②,技术要求：
材料T10A(GB1298)。
热处理硬度58~62HRC。
在规定部位标志出螺钉的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
