内六角圆柱头螺钉冷镦模 A型初镦冲头(适用于GB70.1) JB /T 4212.1 - 2014

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

尺寸单位: 毫米(mm)

机械行业JB /T4212.1 - 2014 JB4212.1 4212.1JB 内六角圆柱头螺钉冷镦模 A型初镦冲头(适用于GB70.1)

在线制图

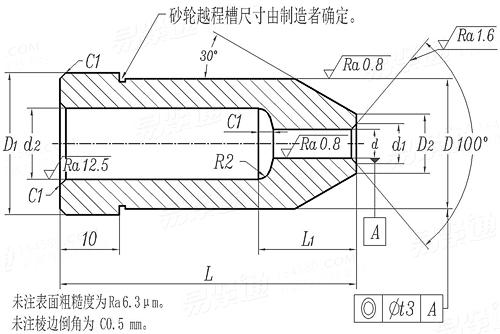

JB /T 4212.1 - 2014 内六角圆柱头螺钉冷镦模 A型初镦冲头(适用于GB70.1)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

d	最小值=公称
	最大值
D	公称
	最大值
	最小值
d₁	最小值=公称
	最大值
d₂	最小值=公称
	最大值
L	最大值=公称
	最小值
L₁	最大值=公称
	最小值
D₁	最大值=公称
	最小值
D₂
t₃

3.84	4.84	5.84	7.8	9.8	11.75	13.75	15.75
3.87	4.87	5.87	7.836	9.836	11.793	13.793	15.793
22	22	22	22	40	40	40	40
21.98	21.98	21.98	21.98	39.975	39.975	39.975	39.975
21.947	21.947	21.947	21.947	39.936	39.936	39.936	39.936
5.6	6.8	8	10.4	12.8	14.4	16.8	19.2
5.72	6.95	8.15	10.58	12.98	14.58	16.98	19.41
12	12	12	12	22	22	22	22
12.43	12.43	12.43	12.43	22.52	22.52	22.52	22.52
50	50	50	50	75	75	75	75
49.9	49.9	49.9	49.9	74.88	74.88	74.88	74.88
15	15	20	20	30	30	30	30
14.57	14.57	19.48	19.48	29.48	29.48	29.48	29.48
24	24	24	24	45	45	45	45
23.48	23.48	23.48	23.48	44.38	44.38	44.38	44.38
10	10	12	16	20	24	28	32
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.06

①,本标准适用于双击整模自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。A型初镦冲头推荐采用T10A或60Si2Mn，硬度为54~58HRC。
技术要求应符合JB/T 4213的规定。
