六角头螺栓冷镦模-切边凹模 B型 (适用于GB5781、GB5783、GB5784、GB5786) JB /T 4209.6 - 2014

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4209.6 - 2014 JB4209.6 4209.6JB 六角头螺栓冷镦模-切边凹模 B型 (适用于GB5781、GB5783、GB5784、GB5786)

在线制图

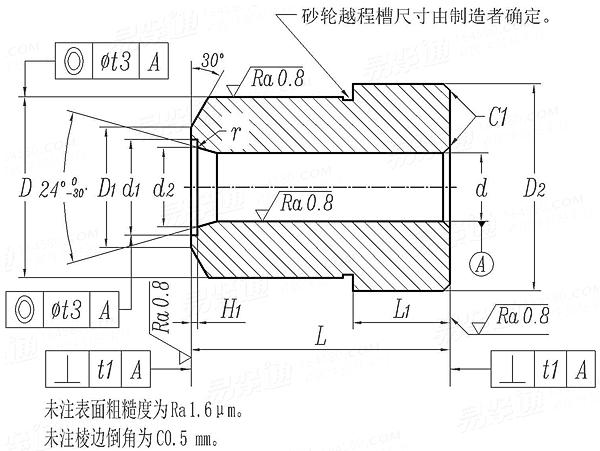

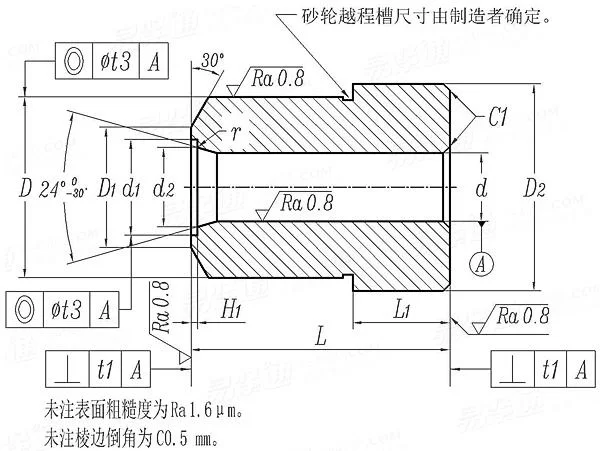

JB /T 4209.6 - 2014 六角头螺栓冷镦模-切边凹模 B型 (适用于GB5781、GB5783、GB5784、GB5786)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	GB5781、GB5783、GB5784	最小值=公称
		最大值
	GB5786	最小值=公称
		最大值
d₂	最小值=公称
	最大值
d₁	最小值=公称
	最大值
H1	最小值=公称
	最大值
D	最大值=公称
	最小值
L	最大值=公称
	最小值
D₁	最小值=公称
	最大值
D₂	最大值=公称
	最小值
L₁	最大值=公称
	最小值
r
t₁
t₃

2.67	3.55	4.48	5.34	7.18	9.01	10.85	12.68	14.68	-	18.36
2.695	3.58	4.51	5.37	7.216	9.046	10.893	12.723	14.723	-	18.412
-	-	-	-	7.35	9.36	11.04	13.04	15.04	17.04	18.7
-	-	-	-	7.386	9.396	11.083	13.083	15.083	17.083	18.752
3.2	4.2	5.2	6.2	8.3	10.3	12.5	14.5	16.5	18.6	20.6
3.38	4.38	5.38	6.42	8.52	10.57	12.77	14.77	16.77	18.93	20.93
4.9	6.2	7.2	9.2	11.9	14.9	16.9	19.9	22.8	25.6	28.5
4.975	6.29	7.29	9.29	12.01	15.01	17.01	20.03	22.93	25.73	28.63
0.3	0.3	0.4	0.4	0.5	0.5	0.5	0.5	0.6	0.6	0.6
0.4	0.4	0.5	0.5	0.6	0.6	0.6	0.6	0.7	0.7	0.7
24	24	24	24	28	28	28	44	44	48	48
23.916	23.916	23.916	23.916	27.916	27.916	27.916	43.9	43.9	47.9	47.9
30	30	30	30	40	40	40	60	60	60	60
29.87	29.87	29.87	29.87	39.84	39.84	39.84	59.81	59.81	59.81	59.81
6.5	8.2	9.4	11.7	15.1	18.6	20.9	24.5	28	31.5	35
6.65	8.35	9.55	11.88	15.28	18.81	21.11	24.71	28.21	31.75	35.25
28	28	28	28	32	32	32	48	48	52	52
27.916	27.916	27.916	27.916	31.9	31.9	31.9	47.9	47.9	51.88	51.88
10	10	10	10	15	15	15	20	20	20	20
9.85	9.85	9.85	9.85	14.82	14.82	14.82	19.79	19.79	19.79	19.79
0.4	0.4	0.5	0.5	0.7	0.8	1	1.1	1.1	1.5	1.5
0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05
0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1

①,本标准适用于多工位自动冷镦机和自动切边机用六角头螺栓冷镦模。
②,材料由制造者选定。推荐采用T10A，硬度58~62HRC。
技术要求应符合JB/T 4213的规定。
