六角头螺栓冷镦模-全螺纹缩径凹模 C1型 (适用于GB5781、GB5783) JB /T 4209.4 - 2014

选择规格尺寸 点击↓

M3

M4

M5

M6

M8

M10

M12

M14

M16

M20

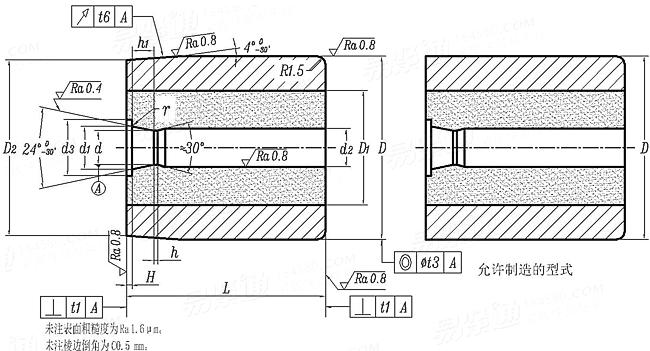

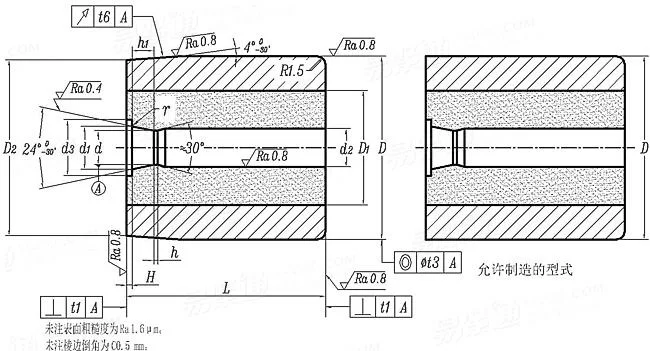

JB /T 4209.4 - 2014 六角头螺栓冷镦模-全螺纹缩径凹模 C1型 (适用于GB5781、GB5783)

尺寸单位: 毫米(mm)
机械行业JB /T4209.4 - 2014 JB4209.4 4209.4JB 六角头螺栓冷镦模-全螺纹缩径凹模 C1型 (适用于GB5781、GB5783)
JB /T 4209.4 - 2014 六角头螺栓冷镦模-全螺纹缩径凹模 C1型 (适用于GB5781、GB5783)
扫一扫分享
公差
螺纹规格
M3 M4 M5 M6 M8 M10 M12 M14 M16 M20
d 最小值=公称
最大值
d1 最小值=公称
最大值
d3 最小值=公称
最大值
H 最小值=公称
最大值
D 公称
最大值
最小值
D2 公称
最大值
最小值
L 最大值=公称
最小值
d2 比d实际尺寸增加值
D1
h
h1
r
t1
t3
t6
2.6 3.46 4.39 5.25 7.07 8.89 10.71 12.53 14.53 18.19
2.614 3.478 4.408 5.268 7.092 8.912 10.737 12.557 14.557 18.223
3 4 5 6 8 10 12 14 16 20
3.06 4.075 5.075 6.075 8.09 10.09 12.11 14.11 16.11 20.13
4.7 6 7 9 11.7 14.7 16.7 19.7 22.6 28.3
4.775 6.075 7.09 9.09 11.81 14.81 16.81 19.83 22.73 28.43
0.2 0.2 0.3 0.3 0.35 0.35 0.35 0.35 0.5 0.5
0.3 0.3 0.4 0.4 0.45 0.45 0.45 0.45 0.6 0.6
30 30 30 30 38 48 48 62 62 78
30.069 30.069 30.069 30.069 38.085 48.095 48.095 62.117 62.117 78.132
30.048 30.048 30.048 30.048 38.06 48.07 48.07 62.087 62.087 78.132
28.9 28.9 28.9 28.9 36.6 46 46 59.5 59.5 75
28.985 28.985 28.985 28.985 36.705 46.122 46.122 59.652 59.652 75.176
28.964 28.964 28.964 28.964 36.68 46.097 46.097 59.622 59.622 75.146
29 29 34 34 42 52 52 66 66 80
28.916 28.916 33.9 33.9 41.9 51.88 51.88 65.88 65.88 79.88
0.01~0.03 0.01~0.03 0.02~0.04 0.02~0.04 0.03~0.05 0.03~0.05 0.03~0.05 0.04~0.06 0.04~0.06 0.05~0.07
16 16 16 16 22 30 30 40 40 45
0.4 0.4 0.6 0.6 0.8 1 1.2 1.4 1.6 2
0.94 1.27 1.44 1.76 2.19 2.61 3.03 3.46 3.46 4.26
0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.8
0.04 0.04 0.04 0.04 0.04 0.05 0.05 0.05 0.05 0.06
0.05 0.05 0.05 0.05 0.06 0.06 0.06 0.08 0.08 0.08
0.05 0.05 0.05 0.05 0.06 0.06 0.06 0.08 0.08 0.08
①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,材料由制造者选定。模芯推荐采用YG 20C、YG25C。模套推荐采用60Si2Mn，硬度为44~48HRC。
技术要求应符合JB/T 4213-2014的规定。
替代列表
JB /T 4209.9 - 1996 JB /T 4209.4 - 2014

采用标准

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
