冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5786) JB /T 4209.8 - 1996

选择规格尺寸点击↓

M8 ×1

M10 ×1

M12 ×1.5

M14 ×1.5

M16 ×1.5

M18 ×1.5

M20 ×2

尺寸单位: 毫米(mm)

机械行业JB /T4209.8 - 1996 JB4209.8 4209.8JB 冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5786)

在线制图

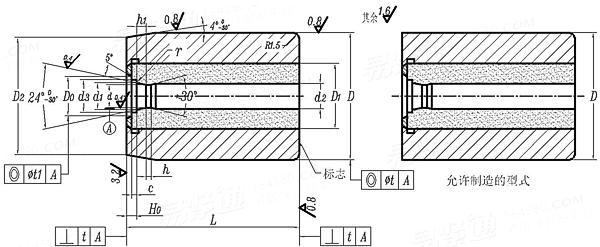

JB /T 4209.8 - 1996 冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5786)

扫一扫分享

公差

螺纹规格

M8
×1

M10
×1

M12
×1.5

M14
×1.5

M16
×1.5

M18
×1.5

M20
×2

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
d₃	最小值=公称
	最大值
c	最小值=公称
	最大值
D₀	最小值=公称
	最大值
H₀	最小值=公称
	最大值
D	公称
	最大值
	最小值
D₂	公称
	最大值
	最小值
L	最大值=公称
	最小值
d₂	比d实际尺寸增加值
D₁
h
h₁
r
t	圆跳动
t	同轴度
t₁	同轴度
t	垂直度

7.24	9.24	10.89	12.89	14.89	16.89	18.53
7.262	9.262	10.917	12.917	14.917	16.917	18.563
8	10	12	14	16	18	20
8.09	10.09	12.11	14.11	16.11	18.11	20.13
11.7	14.7	16.7	19.7	22.6	25.4	28.3
11.81	14.81	16.81	19.83	22.73	25.53	28.43
0.35	0.35	0.35	0.35	0.5	0.5	0.5
0.45	0.45	0.45	0.45	0.6	0.6	0.6
14.6	18	20.3	23.6	27	30.4	33.8
14.71	18.11	20.43	23.73	27.13	30.56	33.96
2.1	2.6	3	3.5	4	4.6	5
2.2	2.7	3.1	3.62	4.12	4.72	5.12
38	48	48	62	62	78	78
38.085	48.095	48.095	62.117	62.117	78.132	78.132
38.06	48.07	48.07	62.087	62.087	78.102	78.102
36.6	46	46	59.5	59.5	75	75
36.705	46.122	46.122	59.652	59.652	75.176	75.176
36.68	46.097	46.097	59.622	59.622	75.146	75.146
42	52	52	66	66	80	80
41.9	51.88	51.88	65.88	65.88	79.88	79.88
0.03~0.05	0.03~0.05	0.03~0.05	0.04~0.06	0.04~0.06	0.05~0.07	0.05~0.07
22	30	30	40	40	45	45
0.8	1	1.2	1.4	1.6	1.8	2
1.79	1.79	2.61	2.61	2.61	2.61	3.46
0.4	0.4	0.6	0.6	0.6	0.8	0.8
0.06	0.06	0.06	0.08	0.08	0.08	0.08
0.06	0.06	0.06	0.08	0.08	0.08	0.08
0.04	0.04	0.05	0.05	0.05	0.06	0.06
0.04	0.05	0.05	0.05	0.05	0.06	0.06

①,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4209.8 - 1996 JB /T 4209.4 - 2014

采用标准

GB 5786 - 1986

六角头螺栓细牙全螺纹

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！
