冷镦六角头螺栓模具-全螺纹缩径凹模 A型 (适用于GB5781、GB5783) JB /T 4209.7 - 1996

选择规格尺寸点击↓

尺寸单位: 毫米(mm)

机械行业JB /T4209.7 - 1996 JB4209.7 4209.7JB 冷镦六角头螺栓模具-全螺纹缩径凹模 A型 (适用于GB5781、GB5783)

在线制图

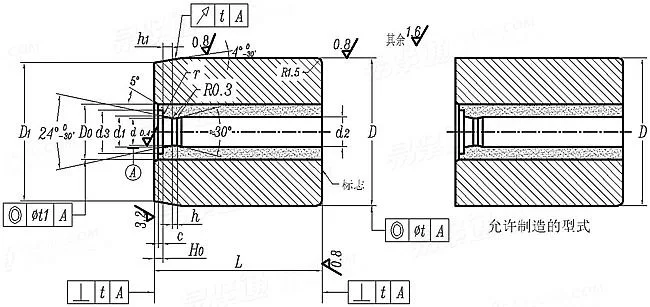

JB /T 4209.7 - 1996 冷镦六角头螺栓模具-全螺纹缩径凹模 A型 (适用于GB5781、GB5783)

扫一扫分享

公差

螺纹规格

d	最小值=公称
d	最大值
d₁	最小值=公称
d₁	最大值
d₃	最小值=公称
d₃	最大值
c	最小值=公称
c	最大值
D₀	最小值=公称
D₀	最大值
H₀	最小值=公称
H₀	最大值
D	公称
	最大值
	最小值
D₁	公称
	最大值
	最小值
L	最大值=公称
L	最小值
d₂	比d实际尺寸增加值
h
h₁
r
t	圆跳动
t	同轴度
t₁	同轴度
t	垂直度

2.6	3.46	4.39	5.25	7.07
2.614	3.478	4.408	5.268	7.092
3	4	5	6	8
3.06	4.075	5.075	6.075	8.09
4.7	6	7	9	11.7
4.775	6.075	7.09	9.09	11.81
0.2	0.2	0.3	0.3	0.35
0.3	0.3	0.4	0.4	0.45
6.3	7.9	9	11.3	14.6
6.39	7.99	9.09	11.41	14.71
0.8	1.1	1.4	1.6	2.1
0.9	1.2	1.5	1.7	2.2
30	30	30	30	38
30.069	30.069	30.069	30.069	38.085
30.048	30.048	30.048	30.048	38.06
28.9	28.9	28.9	28.9	36.6
28.985	28.985	28.985	28.985	36.705
28.964	28.964	28.964	28.964	36.68
29	29	34	34	42
28.916	28.916	33.9	33.9	41.9
0.01~0.03	0.01~0.03	0.02~0.04	0.02~0.04	0.03~0.05
0.4	0.4	0.6	0.6	0.8
0.94	1.27	1.44	1.76	2.19
0.1	0.2	0.2	0.25	0.4
0.05	0.05	0.05	0.05	0.06
0.05	0.05	0.05	0.05	0.06
0.03	0.03	0.03	0.04	0.04
0.04	0.04	0.04	0.04	0.04

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4209.7 - 1996 JB /T 4209.4 - 2014

采用标准

GB /T 5781 - 1986

六角头螺栓 - 全螺纹 - C级

GB 5783 - 1986

六角头螺栓全螺纹 A级和B级

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4209.7 - 1996
中文名称 / Chinese Name： 冷镦六角头螺栓模具-全螺纹缩径凹模 A型 (适用于GB5781、GB5783)
英文名称 / English Name： Cold heading dies for hexagon bolts - Reducing dies full threads, Type A, (Suitable for GB5781、GB5783)
