C型，自攻牙(统一螺纹)[Table V1] ASME B 18.6.4 (C) - 1998 (R2005)

选择规格尺寸 点击↓

2#

2#

3#

3#

4#

4#

5#

5#

6#

6#

8#

8#

10#

10#

12#

12#

1/4

1/4

5/16

5/16

3/8

3/8

7/16

7/16

1/2

1/2

同规格，其他部分尺寸不同

尺寸单位: inch

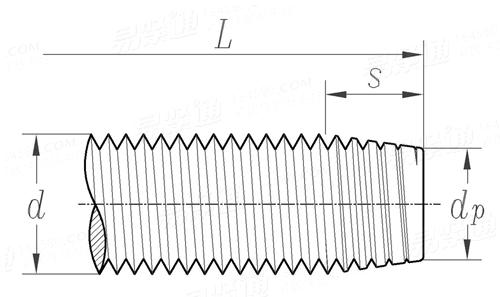

美标ASME B18.6.4 (C) - 1998 (R2005) ASME18 C型，自攻牙(统一螺纹)[Table V1]
ASME B 18.6.4 (C) - 1998 (R2005) C型，自攻牙(统一螺纹)[Table V1]
扫一扫分享
公差
公称直径
2# 2# 3# 3# 4# 4# 5# 5# 6# 6# 8# 8# 10#
公称直径
PP
d 最大值
最小值
dp 参考值
s 短螺钉 最大值
最小值
长螺钉 最大值
最小值
L 锥形末端或短螺钉决定长度（90°头）
锥形末端或短螺钉决定长度（沉头）
最小公称长度（90°头）
最小公称长度（沉头）
0.0860 0.0860 0.0990 0.0990 0.1120 0.1120 0.1250 0.1250 0.1380 0.1380 0.1640 0.1640 0.1900
56 64 48 56 40 48 40 44 32 40 32 36 24
0.0860 0.0860 0.0990 0.0990 0.1120 0.1120 0.1250 0.1250 0.1380 0.1380 0.1640 0.1640 0.1900
0.0813 0.0816 0.0938 0.0942 0.1061 0.1068 0.1191 0.1195 0.1312 0.1321 0.1571 0.1577 0.1818
0.068 0.070 0.078 0.081 0.087 0.091 0.100 0.102 0.107 0.113 0.132 0.136 0.148
0.062 0.055 0.073 0.062 0.088 0.073 0.088 0.080 0.109 0.088 0.109 0.097 0.146
0.045 0.039 0.052 0.045 0.062 0.052 0.062 0.057 0.078 0.062 0.078 0.069 0.104
0.080 0.070 0.094 0.080 0.112 0.094 0.112 0.102 0.141 0.112 0.141 0.125 0.188
0.062 0.055 0.073 0.062 0.088 0.073 0.088 0.080 0.109 0.088 0.109 0.097 0.146
5/32 1/8 3/16 5/32 7/32 3/16 7/32 3/16 1/4 7/32 1/4 7/32 11/32
3/16 3/16 7/32 3/16 1/4 7/32 9/32 1/4 5/16 9/32 11/32 5/16 7/16
5/32 1/8 5/32 5/32 3/16 5/32 3/16 3/16 1/4 3/16 1/4 7/32 5/16
3/16 5/32 7/32 3/16 1/4 7/32 1/4 1/4 5/16 1/4 5/16 9/32 13/32
公称直径
10# 12# 12# 1/4 1/4 5/16 5/16 3/8 3/8 7/16 7/16 1/2 1/2
公称直径
PP
d 最大值
最小值
dp 参考值
s 短螺钉 最大值
最小值
长螺钉 最大值
最小值
L 锥形末端或短螺钉决定长度（90°头）
锥形末端或短螺钉决定长度（沉头）
最小公称长度（90°头）
最小公称长度（沉头）
0.1900 0.2160 0.2160 0.2500 0.2500 0.3125 0.3125 0.3750 0.3750 0.4375 0.4375 0.5000 0.5000
32 24 28 20 28 18 24 16 24 14 20 13 20
0.1900 0.2160 0.2160 0.2500 0.2500 0.3125 0.3125 0.3750 0.3750 0.4375 0.4375 0.5000 0.5000
0.1831 0.2078 0.2085 0.2408 0.2425 0.3026 0.3042 0.3643 0.3667 0.4258 0.4281 0.4876 0.4906
0.158 0.174 0.180 0.200 0.214 0.257 0.271 0.312 0.333 0.366 0.387 0.423 0.450
0.109 0.146 0.125 0.175 0.125 0.194 0.146 0.219 0.146 0.25 0.175 0.269 0.175
0.078 0.104 0.089 0.125 0.089 0.139 0.104 0.156 0.104 0.179 0.125 0.192 0.125
0.141 0.188 0.161 0.225 0.161 0.250 0.188 0.281 0.188 0.321 0.225 0.346 0.225
0.109 0.146 0.125 0.175 0.125 0.194 0.146 0.219 0.146 0.250 0.175 0.269 0.175
1/4 11/32 5/16 13/32 5/16 15/32 11/32 1/2 11/32 19/32 13/32 5/8 13/32
11/32 7/16 13/32 17/32 13/32 19/32 15/32 11/16 1/2 3/4 9/16 25/32 9/16
1/4 5/16 9/32 3/8 9/32 7/16 5/16 15/32 5/16 9/16 3/8 19/32 3/8
5/16 13/32 3/8 1/2 3/8 9/16 15/32 5/8 1/2 23/32 17/32 3/4 17/32

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
注：技术数据仅供参考，请以官方原件为准！
标准编号： ASME B 18.6.4 (C) - 1998 (R2005)
中文名称： C型，自攻牙(统一螺纹)[Table V1]
英文名称： Typ C, Thread Forming Tapping Screws [Table V1]
