B型，BP型，自攻牙 [Table 6] ASME B 18.6.4 (B/BP) - 1998 (R2005)

☆ 收藏

选择规格尺寸点击↓

10#

12#

1/4

5/16

3/8

7/16

1/2

尺寸单位: inch

美标ASME B18.6.4 (B/BP) - 1998 (R2005) ASM B型，BP型，自攻牙 [Table 6]

在线制图

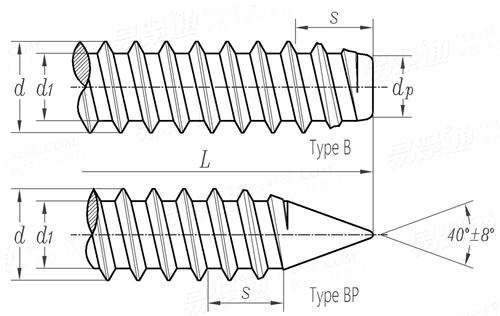

ASME B 18.6.4 (B/BP) - 1998 (R2005) B型，BP型，自攻牙 [Table 6]

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积

公称直径

公称直径
PP
d	最大值
	最小值
d₁	最大值
	最小值
d_p	参考值
s	最大值
	最小值
L	B型,最小值	90°头
		沉头
	BP型,最小值	90°头
		沉头

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1510
48	42	32	28	24	20	20	19
0.060	0.075	0.088	0.101	0.114	0.130	0.139	0.154
0.054	0.069	0.082	0.095	0.108	0.123	0.132	0.147
0.036	0.049	0.064	0.075	0.086	0.094	0.104	0.115
0.033	0.046	0.060	0.071	0.082	0.090	0.099	0.109
0.031	0.044	0.058	0.068	0.079	0.087	0.095	0.105
0.042	0.048	0.062	0.071	0.083	0.100	0.100	0.105
0.031	0.036	0.047	0.054	0.063	0.075	0.075	0.079
1/8	1/8	5/32	3/16	3/16	7/32	1/4	1/4
1/8	5/32	3/16	7/32	1/4	9/32	9/32	5/16
5/32	3/16	1/4	9/32	5/16	11/32	3/8	13/32
3/16	7/32	9/32	5/16	11/32	13/32	7/16	15/32

公称直径

10#

12#

1/4

5/16

3/8

7/16

1/2

公称直径
PP
d	最大值
	最小值
d₁	最大值
	最小值
d_p	参考值
s	最大值
	最小值
L	B型,最小值	90°头
		沉头
	BP型,最小值	90°头
		沉头

0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
18	16	14	14	12	12	10	10
0.166	0.189	0.215	0.246	0.315	0.380	0.440	0.504
0.159	0.182	0.208	0.237	0.306	0.371	0.429	0.493
0.122	0.141	0.164	0.192	0.244	0.309	0.359	0.423
0.116	0.135	0.157	0.185	0.236	0.299	0.349	0.413
0.112	0.130	0.152	0.179	0.230	0.293	0.343	0.407
0.111	0.125	0.143	0.143	0.167	0.167	0.200	0.200
0.083	0.094	0.107	0.107	0.125	0.125	0.150	0.150
9/32	5/16	11/32	3/8	15/32	17/32	5/8	11/16
11/32	3/8	7/16	1/2	19/32	11/16	25/32	27/32
7/16	1/2	9/16	21/32	27/32	15/16	1-1/8	1-1/4
1/2	19/32	21/32	3/4	31/32	1-1/8	1-1/4	1-13/32

①,小于等于8#的螺钉，螺纹牙项平面宽度不应超过0.004inch，大于8#的应不超过0.006inch。

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： ASME B 18.6.4 (B/BP) - 1998 (R2005)
中文名称 / Chinese Name： B型，BP型，自攻牙 [Table 6]
英文名称 / English Name： Type B and BP, Thread Forming Tapping Screws [Table 6]
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
