十字槽大扁头自攻锁紧螺钉(统一螺纹) ASME B 18.6.4 - 1998 (R2005)

☆ 收藏

选择规格尺寸点击↓

10#

1/4

5/16

3/8

7/16

1/2

尺寸单位: inch

美标ASME B18.6.4 - 1998 (R2005) ASME18.6.4 十字槽大扁头自攻锁紧螺钉(统一螺纹)

在线制图

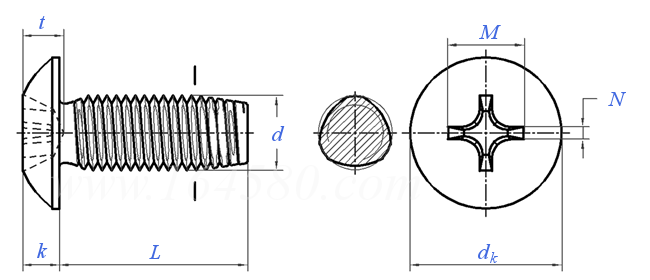

ASME B 18.6.4 - 1998 (R2005) 十字槽大扁头自攻锁紧螺钉(统一螺纹)

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积

螺纹规格
d

10#

1/4

5/16

3/8

7/16

1/2

PP
d	公称直径
d_k	最大值
d_k	最小值
k	最大值
k	最小值
M	参考值
t	参考值
N	参考值
槽号
深度	最大值
深度	最小值

56	48	40	40	32	32	24	20	18	16	14	13
0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2500	0.3125	0.3750	0.4375	0.5000
0.194	0.226	0.257	0.289	0.321	0.384	0.448	0.573	0.698	0.823	0.948	1.073
0.180	0.211	0.241	0.272	0.303	0.364	0.425	0.546	0.666	0.787	0.907	1.028
0.053	0.061	0.069	0.078	0.086	0.102	0.118	0.150	0.183	0.215	0.248	0.280
0.044	0.051	0.059	0.066	0.074	0.088	0.103	0.133	0.162	0.191	0.221	0.250
0.098	0.104	0.106	0.122	0.152	0.166	0.182	0.256	0.346	0.376	0.408	0.438
0.050	0.058	0.060	0.076	0.072	0.086	0.102	0.130	0.180	0.214	0.244	0.276
0.018	0.018	0.018	0.019	0.027	0.029	0.030	0.033	0.059	0.063	0.068	0.072
1	1	1	1	2	2	2	3	4	4	4	4
0.052	0.059	0.062	0.078	0.073	0.088	0.104	0.126	0.173	0.206	0.237	0.268
0.034	0.042	0.044	0.060	0.048	0.063	0.079	0.101	0.148	0.182	0.212	0.243

①,材料：
1）自攻螺钉等通常用优质碳钢制造，比如AISI 1016/1018/1019/1021/1022/1024镇静钢或半镇静钢
2）也可由耐腐蚀钢、黄铜、蒙乃尔合金和铝合金制成。材料和性能由供需双方协商

采用标准 (1)

SAE J 81 - 1997

自挤自攻螺钉的机械性能 (三角锁紧螺纹)

引用参考 (5)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
