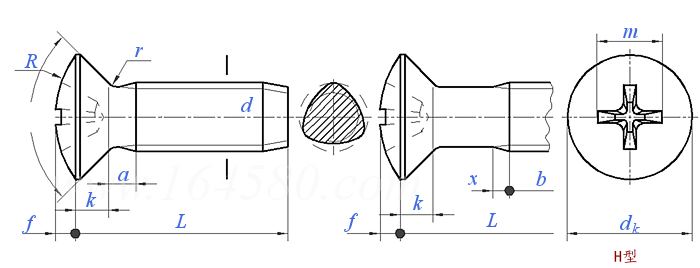

十字槽半沉头自攻锁紧螺钉 Q 264

☆ 收藏

选择规格尺寸点击↓

括号内尺寸为非优选

尺寸单位: mm

在线制图

扫一扫分享

单重计算公差

螺纹规格
d

P	螺距
a	最大值
b	最小值
d_k	理论值	最大值
	实际值	最大值
		最小值
f	≈
k	最大值
x	最大值
槽号
m	参考值
深度	最大值
	最小值
r	最大值
R	≈

0.5	0.7	0.8	1
1.0	1.4	1.6	2.0
18	24	30	35
6.3	9.4	10.4	12.6
5.5	8.4	9.3	11.3
5.2	8	8.9	10.9
0.7	1.0	1.2	1.4
1.65	2.7	2.7	3.3
1.25	1.75	2.00	2.50
1	2	2	3
3.4	5.2	5.4	7.3
2.2	3.2	3.4	4.0
1.8	2.7	2.9	3.5
0.8	1	1.3	1.5
6	9.5	9.5	12

替代列表

暂无

采用标准 (3)

技术条件和引用标准

螺杆尺寸
材料和机械性能
公差	产品等级
	标准
十字槽	型式
	标准
表面缺陷
表面处理	种类
	标准
验收及包装

GB/T 6559

GB/T 3098.7

GB/T 3103.1

GB/T 944.1

GB/T 5779.1

镀锌钝化

QC/T 625

GB/T 90.1、GB/T 90.2

引用参考 (5)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

类似标准及供货信息 (6)

1	[国标] GB /T 6562 - 2014	十字槽半沉头自挤螺钉 Cross Recessed Raised Countersunk Head Thread Forming Screws 供应商(1)
2	[国标] GB /T 6562 - 1986	十字槽半沉头自攻锁紧螺钉 Cross Recessed Raised Countersunk Head Thread Forming Screws 供应商(1)
3	[德标] DIN 7500 (NE) - 2009	十字槽半沉头自挤锁紧螺钉 — NE型 Cross Recessed Raised Countersunk Head Thread Rolling Screws - Form NE
4	[德标] DIN 7500 (NE) - 1995	十字槽半沉头自挤锁紧自攻钉 Cross Recessed Raised Countersunk Head Thread Rolling Screws
5	[德标] DIN 7500 (N) - 1984	十字槽半沉头自挤锁紧自攻钉 Cross Recessed Raised Countersunk Head Thread Rolling Screws
6	[意大利] UNI 8114	十字槽半沉头三角锁紧螺钉 Cross Recessed Raised Countersunk Head Forming Screws

标准编号 / Standard Code： Q 264
中文名称 / Chinese Name： 十字槽半沉头自攻锁紧螺钉
英文名称 / English Name： Cross Recessed Raised Countersunk Head Thread Forming Screws
