冷镦六角螺母模具冲孔冲头 B型 (适用于GB6170、GB6175) JB /T 4210.19 - 1996

选择规格尺寸点击↓

M10

M12

尺寸单位: 毫米(mm)

机械行业JB /T4210.19 - 1996 JB4210.19 4210.1 冷镦六角螺母模具冲孔冲头 B型 (适用于GB6170、GB6175)

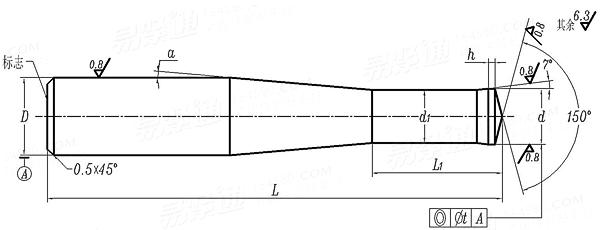

JB /T 4210.19 - 1996 冷镦六角螺母模具冲孔冲头 B型 (适用于GB6170、GB6175)

扫一扫分享

公差

螺纹规格

M10

M12

d	最大值=公称
	最小值
d₁	最大值=公称
	最小值
D	最大值=公称
	最小值
L	最大值=公称
	最小值
L₁
h
a
t

6.83	8.59	10.34
6.794	8.554	10.297
6.49	8.16	9.82
6.4	8.07	9.73
10	12	12
9.942	11.93	11.93
70	70	90
69.54	69.54	89.46
15	20	25
0.4~0.6	0.8~1.0	0.8~1.0
4°30'	5°	2°30'
0.03	0.03	0.04

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料W18Cr4V(YB12)或LD(75Cr7Mo3V2Si)。
热处理硬度58~62HRC。
在B型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4210.19 - 1996 JB /T 4210.10 - 2014

采用标准

GB /T 6170 - 1986

1型六角螺母 A级和B级

GB 6175 - 1986

2型六角螺母 - A级和B级

JB /T 4213 - 2014

紧固件冷镦模技术条件

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： JB /T 4210.19 - 1996
中文名称： 冷镦六角螺母模具冲孔冲头 B型 (适用于GB6170、GB6175)
英文名称： Cold heading dies for hexagon nuts - Punches for piercing, Type B, (Suitable for GB6170、GB6175)
