槽销,中部槽长为1/3全长 DIN 1475 - 1978

选择规格尺寸 点击↓

Φ1.5

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

Φ25

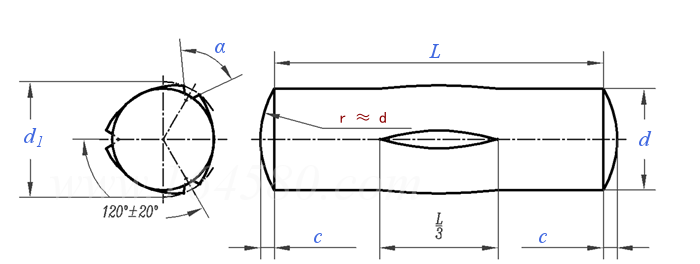

DIN  1475 - 1978 槽销,中部槽长为1/3全长

尺寸单位: mm
德标DIN 1475 - 1978 DIN1475 1475DIN 槽销,中部槽长为1/3全长
DIN  1475 - 1978 槽销,中部槽长为1/3全长
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ1.5 Φ2 Φ2.5 Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20 Φ25
d 最大值
最小值
c
α ±3°
最小剪切载荷,双面剪,kN
1.5 2 2.5 3 4 5 6 8 10 12 14 16 20 25
1.475 1.975 2.475 2.975 3.925 4.925 5.925 7.91 9.91 11.89 13.89 15.89 19.87 24.87
0.2 0.25 0.3 0.4 0.5 0.6 0.8 1 1.2 1.6 1.6 2 2.5 3
70° 70° 70° 70° 70° 70° 70° 70° 70° 70° 70° 70° 70° 70°
1.60 2.85 4.25 6.15 10.6 16.5 22.8 40.5 63.2 91.0 124 156.8 236.5 370.1
d1
- - - - - - - - - - - - - -
千件钢制重≈kg
- - - - - - - - - - - - - -
①,材料:
a)易切削钢,如9SMnPb28K按DIN 1651
b) 不锈钢X12CrMoS17、X12CrNiS18-8(DIN 17440)
c)铝合金AlCuMgPb F37(按DIN1747-1);铜合金CuZn38Pb1.5 F41(按DIN 17671-1)
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 13829.3
ISO 8742
DIN EN ISO 8742
以上有部分标准可能为近似等效,如有异议以标准原件为准
