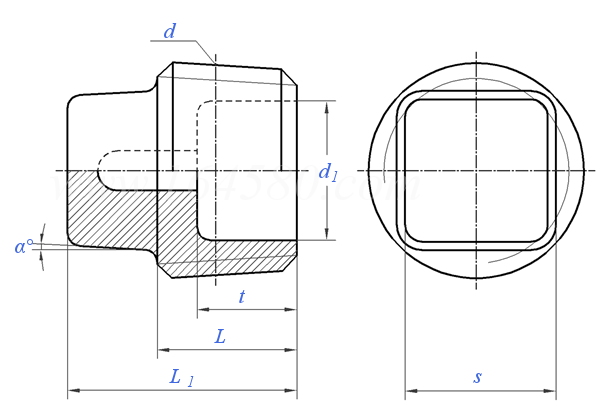

方头锥形螺塞 QC /T 379 - 2013

选择规格尺寸点击↓

1/8 NPT

1/4 NPT

3/8 NPT

1/2 NPT

3/4 NPT

1 NPT

1-1/4 NPT

1-1/2 NPT

2 NPT

尺寸单位: mm

扫一扫分享

公差

公称直径
d

1/8
NPT

1/4
NPT

3/8
NPT

1/2
NPT

3/4
NPT

1
NPT

1-1/4
NPT

1-1/2
NPT

2
NPT

s	最大值=公称
	最小值
L
L₁
t
d₁	最大值
α	铸造
	冷挤压

5.5	8	10	16	18	21	24	27	34
5.32	7.78	9.78	15.73	17.73	20.67	23.67	26.67	33.38
9	11	12	14	16	19	20	21	21
15	18	20	23	26	31	34	37	39
-	-	8	10	12	14	14	15	16
-	-	11	14	18	22	28	36	45
3°	3°	3°	3°	3°	3°	3°	3°	3°
1°	1°	1°	1°	1°	1°	1°	1°	1°

①,采用冷挤压加工方法时，允许螺纹小端不制出倒角，大端面有自然形成的凹面。

替代列表

QC /T 379 - 1999 QC /T 379 - 2013

技术条件和引用标准

材料
60°密封管螺纹
表面处理
产品缺陷
验收检查
标志与包装

碳钢，抗拉强度不小于372MPa

GB/T 12716

镀锌钝化，按 QC/T 625

不应有裂纹、毛刺、锐边、锈斑及其他影响使用的缺陷

按GB/T 90.1，其中螺纹 AQL=1.5，s尺寸AQL=1.5，其他尺寸AQL=4.0

GB/T 90.2

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

类似标准及供货信息

1	[国标] GB /T 14383 (SHP) - 2021	锻制螺纹管件 - 方头螺塞 Forged sthreaded pipe fittings - Square head screw plug
2	[国标] GB /T 14383 (SHP) - 2008	锻制螺纹管件 - 方头螺塞 Forged sthreaded pipe fittings - Square head screw plug
3	[国标] GB /T 14626 (SHP) - 1993	锻钢制螺纹管件 - 方头螺塞 Forged steel threaded pipe fittings - Square head screw plug
4	[德标] DIN 2991 - 1977	钢管堵头、管帽 Threaded steel pipe fittings; plugs, caps
5	[日标] JIS D 2101 (1A) - 2001	汽车零件 — 1A型方头锥形螺塞 Automotive Parts - Type 1A Taper Screw Plug 供应商(1)
6	[汽标代号] Q 614	方头锥形螺塞(NPT螺纹) 供应商(1)
7	[汽标代号] Q 614B	方头锥形螺塞(NPT螺纹) Tapered square plug 供应商(1)
8	[铁道部] TB /T 845 - 1991	方头螺堵 Square head plugs 供应商(1)
9	[美标] SAE J 531 (130109A) - 2020	方头螺堵(NPTF螺纹) Souare Inside Head Pipe Plugs(NPTF)
10	[美标] SAE J 531 (130109B) - 2020	加注和排出口用，方头螺堵 (PTF螺纹) Square Inside Head Filler And Drain Plugs(PTF)
11	[美标] SAE AS 4863 - 1995 (R2015)	外螺纹管塞 Plug pipe external thread
12	[汽标] QC /T 379 - 1999	方头锥形螺塞 Square Head Cone Plugs
13	[美标] ASME B 16.14 - 2018	钢铁管螺纹管堵、内外螺丝和锁紧螺母——方头管堵 Ferrous Pipe Plugs With Pipe Threads 供应商(1)
14	[美标] ASME B 16.14 - 2013	钢铁管螺纹管堵、内外螺丝和锁紧螺母 —— 方头管堵 Ferrous pipe plugs with pipe threads 供应商(1)
15	[美标] ASME B 16.14 - 1991	钢铁管螺纹管堵、内外螺丝和锁紧螺母 —— 方头管堵 Ferrous pipe plugs, with pipe threads 供应商(1)
16	[美标] ASME B 16.11 - 2016	方头螺塞 Square Head Plug
17	[美标] ASME B 16.11 - 1991	方头螺塞 Square Head Plug
18	[英标] BS EN 10241 (T16) - 2000	钢制螺纹管件表16 - 方头螺塞 Steel threaded pipe fittings, Table 16 - Square head plug

注：技术数据仅供参考，以官方原件为准！
