轴端止动垫片 JB /ZQ 4347 - 2006

选择规格尺寸点击↓

同规格，其他部分尺寸不同

尺寸单位: mm

机械行业JB /ZQ4347 - 2006 JB4347 4347JB 轴端止动垫片

扫一扫分享

公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

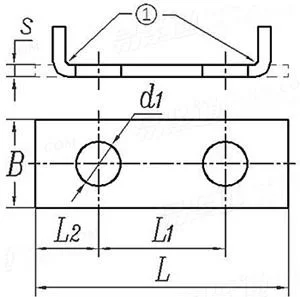

规格

B
L
S
L₁
L₂
d₁
千件重kg
轴端挡圈直径

15	20	25	30	30	30	30	35	35	35
40	45	55	70	80	90	100	130	160	190
1	1	1	1	1	1	1	2	2	2
20	25	25	30	40	50	60	80	110	140
10	10	15	20	20	20	20	25	25	25
7	7	12	14	14	14	14	18	18	18
4	6	9	14	16	19	21	63	80	90
40, 45, 50	60	70	80	90, 100	125	150	180	220	260

①,装配时折弯
②,轴端挡圈按 JB/ZQ 4349选用。
③,材料：Q235A，退火，氧化。
