楔键 DIN 6886 - 1967

选择规格尺寸 点击↓

2

3

4

5

6

8

10

12

14

16

18

20

22

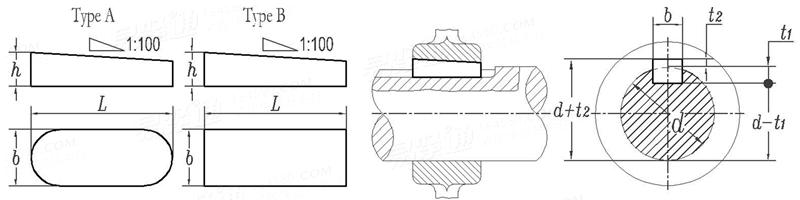

DIN 6886 - 1967 楔键

尺寸单位: mm
德标DIN 6886 - 1967 DIN6886 6886DIN 楔键
DIN 6886 - 1967 楔键
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 等
基本尺寸
b ①
2 3 4 5 6 8 10 12 14 16 18 20 22
h
d 最小值
最大值
b 键槽 公称 (D10)
最小值
最大值
t1 最小值=公称
最大值
t2 最小值=公称
最大值
2 3 4 5 6 7 8 8 9 10 11 12 14
6 8 10 12 17 22 30 38 44 50 58 65 75
8 10 12 17 22 30 38 44 50 58 65 75 85
2 3 4 5 6 8 10 12 14 16 18 20 22
2.02 3.02 4.03 5.03 6.03 8.04 10.04 12.05 14.05 16.05 18.05 20.065 22.065
2.06 3.06 4.078 5.078 6.078 8.098 10.098 12.12 14.12 16.12 18.12 20.149 22.149
1.2 1.8 2.5 3 3.5 4 5 5 5.5 6 7 7.5 9
1.3 1.9 2.6 3.1 3.6 4.2 5.2 5.2 5.7 6.2 7.2 7.7 9.2
0.5 0.9 1.2 1.7 2.2 2.4 2.4 2.4 2.9 3.4 3.4 3.9 4.4
0.6 1 1.3 1.8 2.3 2.6 2.6 2.6 3.1 3.6 3.6 4.1 4.6
千件钢制重≈kg - A型
- - - - - - - - - - - - -
千件钢制重≈kg B型
- - - - - - - - - - - - -
①,键
