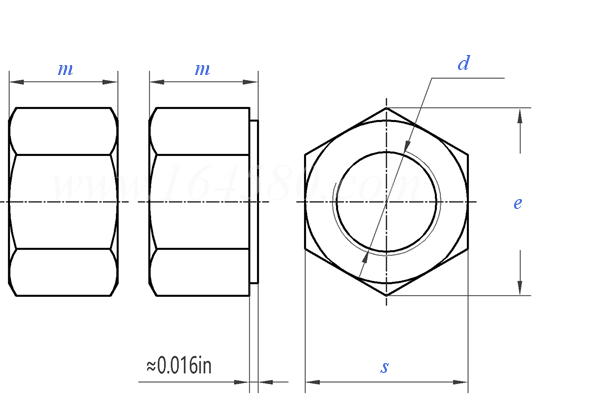

六角厚螺母 SAE J 104 - 1969

选择规格尺寸点击↓

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

尺寸单位: inch

扫一扫分享

单重计算公差美制螺纹极限尺寸米/英制螺纹对照

螺纹规格

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

螺纹规格
s	公称
	最大值
	最小值
e	最大值
	最小值
m	公称
	最大值
	最小值

0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500	0.8750	1.0000	1.1250	1.2500	1.3750	1.5000
7/16	1/2	9/16	11/16	3/4	7/8	15/16	1-1/8	1-5/16	1-1/2	1-11/16	1-7/8	2-1/16	2-1/4
0.4375	0.5000	0.5625	0.6875	0.7500	0.8750	0.9375	1.1250	1.3125	1.5000	1.6875	1.8750	2.0625	2.2500
0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175
0.505	0.577	0.650	0.794	0.866	1.010	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598
0.488	0.557	0.628	0.768	0.840	0.982	1.051	1.240	1.447	1.653	1.859	2.066	2.273	2.480
9/32	21/64	13/32	29/64	9/16	39/64	23/32	13/16	29/32	1	1-5/32	1-1/4	1-3/8	1-1/2
0.288	0.336	0.415	0.463	0.573	0.621	0.731	0.827	0.922	1.018	1.176	1.272	1.399	1.526
0.274	0.320	0.398	0.444	0.552	0.598	0.706	0.798	0.890	0.982	1.136	1.228	1.351	1.474

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

类似标准及供货信息

1	[国标] GB 56 - 1988	六角特厚螺母 Hexagon Thick Nuts 供应商(10)
2	[国标] GB 55 - 1976	六角厚螺母 Hexagon Thick Nuts 供应商(5)
3	[国标] GB /T 17116.3 - 2018	等径连接螺母
4	[国标] GB /T 17116.3 - 2018	异径连接螺母
5	[国标] GB 804 - 1988	球面六角螺母 Hexagon Nuts With Raised Face
6	[美标] IFI 128 - 2000	六角长螺母 Hex Coupling Nuts
7	[德标] DIN 6330 - 2003	1.5D厚六角螺母 Hexagon Nuts with a Height of 1.5d 供应商(2)
8	[德标] DIN 6330 - 1991	1.5D厚六角螺母 Hexagon nuts with a height of 1.5d 供应商(2)
9	[德标] DIN 6334	六角长螺母 3d Hexagon coupling nuts 3d 供应商(3)
10	[德标] DIN 1479 - 2005	侧面带孔六角长螺母（螺母扣） Hexagon Turnbuckles
11	[日标] JIS B 1181 - 2014	C级六角螺母【Table 18-19】 Hexagon Nut, C, [Table 18-19] 供应商(2)
12	[汽标代号] Q 363B	六角厚螺母细牙 Hexagon thick nuts 供应商(1)
13	[汽标代号] Q 363C	六角厚螺母较细牙 Hexagon thick nuts,fine thread
14	[机械行业] JB /T 8004.3 (GB 2150) - 1999	机床夹具零件及部件连接螺母 Connecting Nut
15	[美标] ASME/ANSI B 18.2.2 - 2010	六角厚螺母 [table6] Hex Thick Nuts [table6] 供应商(1)
16	[美标] ASME/ANSI B 18.2.2 - 2010	六角连接螺母 [Table13] Hex Coupling Nuts [Table13] 供应商(2)
17	[美标] ASME/ANSI B 18.2.2 - 1987 (R1999)	六角厚螺母Table5 Hexagon thick nuts 供应商(1)
18	[其它] JIS B 1181 - 2004	六角厚螺母 Hexagon Thick Nuts 供应商(2)
19	[台湾] CNS 5014 - 1979	1.5D厚六角螺母 Hexagon Nuts With A Height Of 1.5d
20	[美标] SAE J 482 (-1) - 2006	美制六角厚螺母 US Hex High Nuts
21	[美标] SAE J 482 (-1) - 1998	美制六角厚螺母 US Hexagon Thick Nuts
22	[汽标] QC /T 858 - 2011	细牙六角厚螺母 Hexagon Thick Nuts, Fine Thread
23	[美标] ASME B 18.2.2 - 2022	六角厚螺母 [Table 7] (ASTM A563 / F594 / F467) Hex Thick Nuts [Table7] (ASTM A563 / F594 / F467) 供应商(1)
24	[美标] ASME B 18.2.2 - 2022	六角连接螺母 [Table14] (ASTM A563) Hex Coupling Nuts [Table14] (ASTM A563) 供应商(2)
25	[美标] ASME B 18.2.2 - 2015	六角厚螺母 [Table 6] (ASTM A563 / F594 / F467) Hex Thick Nuts [Table6] (ASTM A563 / F594 / F467) 供应商(1)
26	[美标] ASME B 18.2.2 - 2015	六角连接螺母 [Table13] (ASTM A563) Hex Coupling Nuts [Table13] (ASTM A563) 供应商(2)

注：技术数据仅供参考，以官方原件为准！
