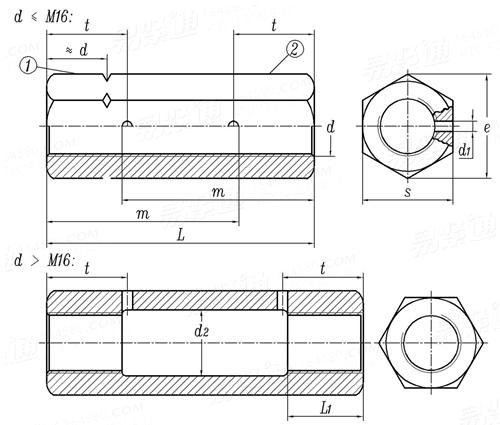

侧面带孔六角长螺母（螺母扣） DIN 1479 - 2005

选择规格尺寸点击↓

M10

M12

M16

M20

M24

M30

尺寸单位: mm

德标DIN 1479 - 2005 DIN1479 1479DIN 侧面带孔六角长螺母（螺母扣）

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

螺纹规格
d

M10

M12

M16

M20

M24

M30

P	螺距
d₂
d₁	最大值
d₁	最小值
L	公称
	最大值
	最小值
s	最大值
s	最小值
m	≈
t	≈

1	1.25	1.5	1.75	2	2.5	3	3.5
/	/	/	/	/	21	26	32
4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3
3.7	3.7	3.7	3.7	3.7	3.7	3.7	3.7
30	35	45	55	75	95	115	125
30.5	35.8	45.8	55.8	75.8	95.8	115.8	126.2
29.5	34.2	44.2	54.2	74.2	94.2	114.2	123.8
10	13	16	18	24	30	36	46
9.78	12.73	15.73	17.73	23.67	29.16	35	45
22.5	25	33	40	55	24	29	36
9.5	12	14	17	22	26	31	38

①,以左旋螺纹结束，可选择带有L或带有越过六角形角的凹槽。
②,以右旋螺纹结束

技术条件和引用标准

材料
机械性能	等级
	标准
螺纹	公差
	标准
公差	产品等级
	标准
表面处理
验收及包装

钢（St）	奥氏体钢
5	A4-50
DIN EN 20898-2	DIN EN ISO 3506-2
6H
DIN ISO 965-2
A
DIN EN ISO 4759-1
不经处理电镀 DIN EN ISO 4042 热浸镀锌 DIN EN ISO 10648 非电解锌片涂层 DIN EN ISO 10683	钝化 DIN EN ISO 16048
DIN EN ISO 3269

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
