制冷剂管接头 - Internal Flare To External Pipe Reducing Adapter SAE J 513 (010106-U5) - 2019

选择规格尺寸点击↓

3/16

1/4

5/16

3/8

1/2

5/8

3/4

同规格，其他部分尺寸不同

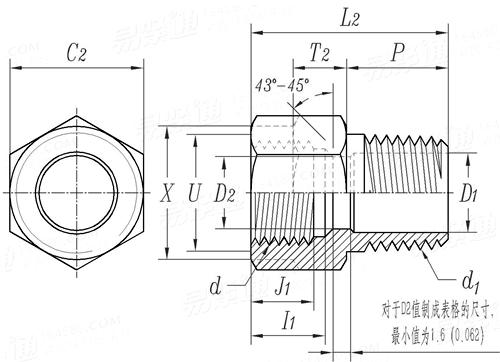

SAE J 513 (010106-U5) - 2019 制冷剂管接头 - Internal Flare To External Pipe Reducing Adapter

尺寸单位: inch

美标SAE J513 (010106-U5) - 2019 SAE513 513 制冷剂管接头 - Internal Flare To External Pipe Reducing Adapter

扫一扫分享

公差

管外径

3/16

1/4

5/16

3/8

d	UN
d₁ ^①	NPTF
C₂
D₁	毫米
	英寸
D₂	毫米
	英寸
L₂	毫米	公差±0.8
	英寸	公差±0.03
P	毫米	最小值
	英寸	最小值
T₂	毫米	最小值
	英寸	最小值
X	毫米	公差(+0,-0.5)
	英寸	公差(+0,-0.02)
I₁	毫米
	英寸
J₁	毫米	最小值
	英寸	最小值
U	毫米	最大值
		最小值
	英寸	最大值
		最小值

3/8 -24	3/8 -24	3/8 -24	3/8 -24	7/16 -20	7/16 -20	7/16 -20	7/16 -20	1/2 -20	1/2 -20	1/2 -20	1/2 -20	5/8 -18	5/8 -18
1/4	3/8	1/2	3/4	1/4	3/8	1/2	3/4	1/4	3/8	1/2	3/4	1/8	3/8
9/16	11/16	7/8	1-1/16	5/8	11/16	7/8	1-1/16	11/16	11/16	7/8	1-1/16	13/16	13/16
7.92	10.31	14.27	19.05	7.92	10.31	14.27	19.05	7.92	10.31	14.27	19.05	5.56	10.31
0.312	0.406	0.562	0.75	0.312	0.406	0.562	0.75	0.312	0.406	0.562	0.75	0.219	0.406
4.78	4.78	4.78	4.78	6.35	6.35	6.35	6.35	7.92	7.92	7.92	7.92	/	9.52
0.188	0.188	0.188	0.188	0.25	0.25	0.25	0.25	0.312	0.312	0.312	0.312	/	0.375
23.9	21.3	26.9	30.2	26.2	23.9	26.9	30.2	27.7	25.4	28.4	30.2	27.7	28.4
0.94	0.84	1.06	1.19	1.03	0.94	1.06	1.19	1.09	1	1.12	1.19	1.09	1.12
14.2	14.2	19	19	14.2	19	19	19	14.2	14.2	19	19	9.7	14.2
0.56	0.56	0.75	0.75	0.56	0.75	0.75	0.75	0.56	0.56	0.75	0.75	0.38	0.56
5.3	6.1	7.6	10.9	6.1	6.1	7.6	10.9	6.1	6.1	7.6	10.9	7.6	7.6
0.21	0.24	0.3	0.43	0.24	0.24	0.3	0.43	0.24	0.24	0.3	0.43	0.3	0.3
14.2	17.5	22.4	26.9	15.7	17.5	22.4	26.9	17.5	17.5	22.4	26.9	20.6	20.6
0.56	0.69	0.88	1.06	0.62	0.69	0.88	1.06	0.69	0.69	0.88	1.06	0.81	0.81
7.1	7.1	7.1	7.1	8.6	8.6	8.6	8.6	9.7	9.7	9.7	9.7	11.2	11.2
0.28	0.28	0.28	0.28	0.34	0.34	0.34	0.34	0.38	0.38	0.38	0.38	0.44	0.44
5.3	5.3	5.3	5.3	6.6	6.6	6.6	6.6	7.6	7.6	7.6	7.6	8.6	8.6
0.21	0.21	0.21	0.21	0.26	0.26	0.26	0.26	0.3	0.3	0.3	0.3	0.34	0.34
10.4	10.4	10.4	10.4	11.9	11.9	11.9	11.9	13.5	13.5	13.5	13.5	17	17
9.9	9.9	9.9	9.9	11.4	11.4	11.4	11.4	13	13	13	13	16.3	16.3
0.41	0.41	0.41	0.41	0.47	0.47	0.47	0.47	0.53	0.53	0.53	0.53	0.67	0.67
0.39	0.39	0.39	0.39	0.45	0.45	0.45	0.45	0.51	0.51	0.51	0.51	0.64	0.64

管外径

3/8

1/2

5/8

3/4

d	UN
d₁ ^①	NPTF
C₂
D₁	毫米
	英寸
D₂	毫米
	英寸
L₂	毫米	公差±0.8
	英寸	公差±0.03
P	毫米	最小值
	英寸	最小值
T₂	毫米	最小值
	英寸	最小值
X	毫米	公差(+0,-0.5)
	英寸	公差(+0,-0.02)
I₁	毫米
	英寸
J₁	毫米	最小值
	英寸	最小值
U	毫米	最大值
		最小值
	英寸	最大值
		最小值

5/8 -18	5/8 -18	3/4 -16	3/4 -16	3/4 -16	3/4 -16	7/8 -14	7/8 -14	7/8 -14	7/8 -14	1-1/16 -14	1-1/16 -14	1-1/16 -14	1-1/16 -14
1/2	3/4	1/8	1/4	1/2	3/4	1/8	1/4	3/8	3/4	1/8	1/4	3/8	3/4
7/8	1-1/16	15/16	15/16	15/16	1-1/16	1-1/16	1-1/16	1-1/16	1-1/16	1-5/16	1-5/16	1-5/16	1-5/16
14.27	19.05	5.56	7.92	14.27	19.05	5.56	7.92	10.31	19.05	5.56	7.92	10.31	19.05
0.562	0.75	0.219	0.312	0.562	0.75	0.219	0.312	0.406	0.75	0.219	0.312	0.406	0.75
9.52	9.52	/	/	12.7	12.7	/	/	/	15.88	/	/	/	/
0.375	0.375	/	/	0.5	0.5	/	/	/	0.625	/	/	/	/
31.8	30.6	31.8	34	37.3	35.1	35.8	38.9	39.6	42.2	41.1	44.4	45.2	45.2
1.25	1.19	1.25	1.34	1.47	1.38	1.41	1.53	1.56	1.66	1.62	1.75	1.78	1.78
19	19	9.7	14.2	19	19	9.7	14.2	14.2	19	9.7	14.2	14.2	19
0.75	0.75	0.38	0.56	0.75	0.75	0.38	0.56	0.56	0.75	0.38	0.56	0.56	0.75
7.6	10.9	9.4	9.4	9.4	10.9	10.9	10.9	10.9	10.9	12.4	12.4	12.4	12.4
0.3	0.43	0.37	0.37	0.37	0.43	0.43	0.43	0.43	0.43	0.49	0.49	0.49	0.49
22.4	26.9	23.9	23.9	23.9	26.9	26.9	26.9	26.9	26.9	33.3	33.3	33.3	33.3
0.88	1.06	0.94	0.94	0.94	1.06	1.06	1.06	1.06	1.06	1.31	1.31	1.31	1.31
11.2	11.2	13.5	13.5	13.5	13.5	16.8	16.8	16.8	16.8	19.8	19.8	19.8	19.8
0.44	0.44	0.53	0.53	0.53	0.53	0.66	0.66	0.66	0.66	0.78	0.78	0.78	0.78
8.6	8.6	5.4	5.4	5.4	5.4	13.7	13.7	13.7	13.7	16.8	16.8	16.8	16.8
0.34	0.34	0.43	0.43	0.43	0.43	0.54	0.54	0.54	0.54	0.66	0.66	0.66	0.66
17	17	20.3	20.3	20.3	20.3	23.6	23.6	23.6	23.6	28.2	28.2	28.2	28.2
16.3	16.3	19.6	19.6	19.6	19.6	22.9	22.9	22.9	22.9	27.4	27.4	27.4	27.4
0.67	0.67	0.8	0.8	0.8	0.8	0.93	0.93	0.93	0.93	1.11	1.11	1.11	1.11
0.64	0.64	0.77	0.77	0.77	0.77	0.9	0.9	0.9	0.9	1.08	1.08	1.08	1.08

①,SAE J476
