制冷剂管接头 - 90度异径接头 SAE J 513 (010201-ER2) - 2019

选择规格尺寸 点击↓

3/16

3/16

3/16

3/16

3/16

3/16

1/4

1/4

1/4

1/4

1/4

1/4

5/16

5/16

5/16

5/16

5/16

5/16

3/8

3/8

3/8

3/8

3/8

3/8

1/2

1/2

1/2

1/2

1/2

1/2

5/8

5/8

5/8

5/8

5/8

5/8

3/4

3/4

3/4

3/4

3/4

3/4

同规格，其他部分尺寸不同

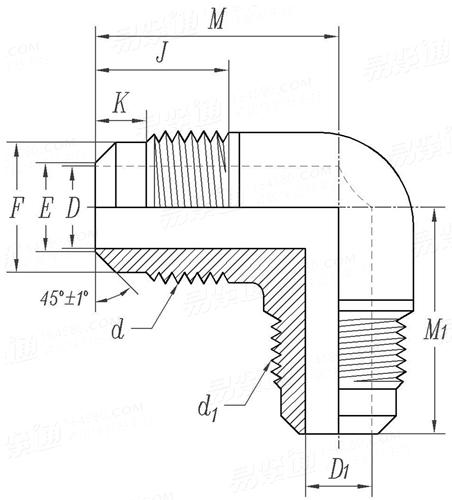

SAE J 513 (010201-ER2) - 2019 制冷剂管接头 - 90度异径接头

尺寸单位: inch
美标SAE J513 (010201-ER2) - 2019 SAE513 51 制冷剂管接头 - 90度异径接头
SAE J 513 (010201-ER2) - 2019 制冷剂管接头 - 90度异径接头
扫一扫分享
公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积
管外径
3/16 3/16 3/16 3/16 3/16 3/16 1/4 1/4 1/4 1/4 1/4 1/4 5/16 5/16
d UN
d1 管外径
UN
D 毫米
英寸
D1 毫米
英寸
M 毫米 公称
最大值
最小值
英寸 公称
最大值
最小值
M1 毫米 公称
最大值
最小值
英寸 公称
最大值
最小值
E 毫米
英寸
F 毫米
英寸
J 毫米 最小值
英寸 最小值
k 毫米
英寸
3/8 -24 3/8 -24 3/8 -24 3/8 -24 3/8 -24 3/8 -24 7/16 -20 7/16 -20 7/16 -20 7/16 -20 7/16 -20 7/16 -20 1/2 -20 1/2 -20
1/4 5/16 3/8 1/2 5/8 3/4 3/16 5/16 3/8 1/2 5/8 3/4 3/16 1/4
7/16 -20 1/2 -20 5/8 -18 3/4 -16 7/8 -14 1-1/16 -14 3/8 -24 1/2 -20 5/8 -18 3/4 -16 7/8 -14 1-1/16 -14 3/8 -24 7/16 -20
3.18 3.18 3.18 3.18 3.18 3.18 4.78 4.78 4.78 4.78 4.78 4.78 5.56 5.56
0.125 0.125 0.125 0.125 0.125 0.125 0.188 0.188 0.188 0.188 0.188 0.188 0.219 0.219
4.78 5.56 7.14 10.31 12.7 15.88 3.18 5.56 7.14 10.31 12.7 15.88 3.18 4.78
0.188 0.219 0.281 0.406 0.5 0.625 0.125 0.219 0.281 0.406 0.5 0.625 0.125 0.188
19 19.8 21.3 23.1 24.6 26.9 22.4 21.3 23.1 24.6 26.2 28.4 23.1 23.1
19.8 20.6 22.1 23.9 25.4 27.7 23.2 22.1 23.9 25.4 27 29.2 23.9 23.9
18.2 19 20.5 22.3 23.8 26.1 21.6 20.5 22.3 23.8 25.4 27.6 22.3 22.3
0.75 0.78 0.84 0.91 0.97 1.06 0.88 0.84 0.91 0.97 1.03 1.12 0.91 0.91
0.78 0.81 0.87 0.94 1 1.09 0.91 0.87 0.94 1 1.06 1.15 0.94 0.94
0.72 0.75 0.81 0.88 0.94 1.03 0.85 0.81 0.88 0.94 1 1.09 0.88 0.88
22.4 23.1 26.9 31 35.8 42.2 19 23.1 26.9 31 35.8 42.2 19.8 21.3
23.2 23.9 27.7 31.8 36.6 43 19.8 23.9 27.7 31.8 36.6 43 20.6 22.1
21.6 22.3 26.1 30.2 35 41.4 18.2 22.3 26.1 30.2 35 41.4 19 20.5
0.88 0.91 1.06 1.22 1.41 1.66 0.75 0.91 1.06 1.22 1.41 1.66 0.78 0.84
0.91 0.94 1.09 1.25 1.44 1.69 0.78 0.94 1.09 1.25 1.44 1.69 0.81 0.87
0.85 0.88 1.03 1.19 1.38 1.63 0.72 0.88 1.03 1.19 1.38 1.63 0.75 0.81
3.96 3.96 3.96 3.96 3.96 3.96 5.56 5.56 5.56 5.56 5.56 5.56 6.35 6.35
0.156 0.156 0.156 0.156 0.156 0.156 0.219 0.219 0.219 0.219 0.219 0.219 0.25 0.25
7.54 7.54 7.54 7.54 7.54 7.54 8.74 8.74 8.74 8.74 8.74 8.74 10.31 10.31
0.297 0.297 0.297 0.297 0.297 0.297 0.344 0.344 0.344 0.344 0.344 0.344 0.406 0.406
9.4 9.4 9.4 9.4 9.4 9.4 10.4 10.4 10.4 10.4 10.4 10.4 11.9 11.9
0.37 0.37 0.37 0.37 0.37 0.37 0.41 0.41 0.41 0.41 0.41 0.41 0.47 0.47
3 3 3 3 3 3 4.1 4.1 4.1 4.1 4.1 4.1 4.8 4.8
0.12 0.12 0.12 0.12 0.12 0.12 0.16 0.16 0.16 0.16 0.16 0.16 0.19 0.19
管外径
5/16 5/16 5/16 5/16 3/8 3/8 3/8 3/8 3/8 3/8 1/2 1/2 1/2 1/2
d UN
d1 管外径
UN
D 毫米
英寸
D1 毫米
英寸
M 毫米 公称
最大值
最小值
英寸 公称
最大值
最小值
M1 毫米 公称
最大值
最小值
英寸 公称
最大值
最小值
E 毫米
英寸
F 毫米
英寸
J 毫米 最小值
英寸 最小值
k 毫米
英寸
1/2 -20 1/2 -20 1/2 -20 1/2 -20 5/8 -18 5/8 -18 5/8 -18 5/8 -18 5/8 -18 5/8 -18 3/4 -16 3/4 -16 3/4 -16 3/4 -16
3/8 1/2 5/8 3/4 3/16 1/4 5/16 1/2 5/8 3/4 3/16 1/4 5/16 3/8
5/8 -18 3/4 -16 7/8 -14 1-1/16 -14 3/8 -24 7/16 -20 1/2 -20 3/4 -16 7/8 -14 1-1/16 -14 3/8 -24 7/16 -20 1/2 -20 5/8 -18
5.56 5.56 5.56 5.56 7.14 7.14 7.14 7.14 7.14 7.14 10.31 10.31 10.31 10.31
0.219 0.219 0.219 0.219 0.281 0.281 0.281 0.281 0.281 0.281 0.406 0.406 0.406 0.406
7.14 10.31 12.7 15.88 3.18 4.78 5.56 10.31 12.7 15.89 3.18 4.78 5.56 7.14
0.281 0.406 0.5 0.625 0.125 0.188 0.219 0.406 0.5 0.625 0.125 0.188 0.219 0.281
24.6 26.2 27.7 30.2 26.9 26.9 26.9 27.7 29.5 31.8 31 31 31 31
25.4 27 28.5 31 27.7 27.7 27.7 28.5 30.3 32.6 31.8 31.8 31.8 31.8
23.8 25.4 26.9 29.4 26.1 26.1 26.1 26.9 28.7 31 30.2 30.2 30.2 30.2
0.97 1.03 1.09 1.19 1.06 1.06 1.06 1.09 1.16 1.25 1.22 1.22 1.22 1.22
1 1.06 1.12 1.22 1.09 1.09 1.09 1.12 1.19 1.28 1.25 1.25 1.25 1.25
0.94 1 1.06 1.16 1.03 1.03 1.03 1.06 1.13 1.22 1.19 1.19 1.19 1.19
26.9 31 35.8 42.2 21.3 23.1 24.6 31 35.8 42.2 23.1 24.6 26.2 27.7
27.7 31.8 36.6 43 22.1 23.9 25.4 31.8 36.6 43 23.9 25.4 27 28.5
26.1 30.2 35 41.4 20.5 22.3 23.8 30.2 35 41.4 22.3 23.8 25.4 26.9
1.06 1.22 1.41 1.66 0.84 0.91 0.97 1.22 1.41 1.66 0.91 0.97 1.03 1.09
1.09 1.25 1.44 1.69 0.87 0.94 1 1.25 1.44 1.69 0.94 1 1.06 1.12
1.03 1.19 1.38 1.63 0.81 0.88 0.94 1.19 1.38 1.63 0.88 0.94 1 1.06
6.35 6.35 6.35 6.35 7.92 7.92 7.92 7.92 7.92 7.92 11.13 11.13 11.13 11.13
0.25 0.25 0.25 0.25 0.312 0.312 0.312 0.312 0.312 0.312 0.438 0.438 0.438 0.438
10.31 10.31 10.31 10.31 13.49 13.49 13.49 13.49 13.49 13.49 16.28 16.28 16.28 16.28
0.406 0.406 0.406 0.406 0.531 0.531 0.531 0.531 0.531 0.531 0.641 0.641 0.641 0.641
11.9 11.9 11.9 11.9 13.5 13.5 13.5 13.5 13.5 13.5 16.5 16.5 16.5 16.5
0.47 0.47 0.47 0.47 0.53 0.53 0.53 0.53 0.53 0.53 0.65 0.65 0.65 0.65
4.8 4.8 4.8 4.8 5.6 5.6 5.6 5.6 5.6 5.6 6.4 6.4 6.4 6.4
0.19 0.19 0.19 0.19 0.22 0.22 0.22 0.22 0.22 0.22 0.25 0.25 0.25 0.25
管外径
1/2 1/2 5/8 5/8 5/8 5/8 5/8 5/8 3/4 3/4 3/4 3/4 3/4 3/4
d UN
d1 管外径
UN
D 毫米
英寸
D1 毫米
英寸
M 毫米 公称
最大值
最小值
英寸 公称
最大值
最小值
M1 毫米 公称
最大值
最小值
英寸 公称
最大值
最小值
E 毫米
英寸
F 毫米
英寸
J 毫米 最小值
英寸 最小值
k 毫米
英寸
3/4 -16 3/4 -16 7/8 -14 7/8 -14 7/8 -14 7/8 -14 7/8 -14 7/8 -14 1-1/16 -14 1-1/16 -14 1-1/16 -14 1-1/16 -14 1-1/16 -14 1-1/16 -14
5/8 3/4 3/16 1/4 5/16 3/8 1/2 3/4 3/16 1/4 5/16 3/8 1/2 5/8
7/8 -14 1-1/16 -14 3/8 -24 7/16 -20 1/2 -20 5/8 -18 3/4 -16 1-1/16 -14 3/8 -24 7/16 -20 1/2 -20 5/8 -18 3/4 -16 7/8 -14
10.31 10.31 12.7 12.7 12.7 12.7 12.7 12.7 15.88 15.88 15.88 15.88 15.88 15.88
0.406 0.406 0.5 0.5 0.5 0.5 0.5 0.5 0.625 0.625 0.625 0.625 0.625 0.625
12.7 15.88 3.18 4.78 5.56 7.14 10.31 15.88 3.18 4.78 5.56 7.14 10.31 12.7
0.5 0.625 0.125 0.188 0.219 0.281 0.406 0.625 0.125 0.188 0.219 0.281 0.406 0.5
32.5 35.1 35.8 35.8 35.8 35.8 35.8 38.1 42.2 42.2 42.2 42.2 42.2 42.2
33.3 35.9 36.6 36.6 36.6 36.6 36.6 38.9 43 43 43 43 43 43
31.7 34.3 35 35 35 35 35 37.3 41.4 41.4 41.4 41.4 41.4 41.4
1.28 1.38 1.41 1.41 1.41 1.41 1.41 1.5 1.66 1.66 1.66 1.66 1.66 1.66
1.31 1.41 1.44 1.44 1.44 1.44 1.44 1.53 1.69 1.69 1.69 1.69 1.69 1.69
1.25 1.35 1.38 1.38 1.38 1.38 1.38 1.47 1.63 1.63 1.63 1.63 1.63 1.63
35.8 42.2 24.6 26.2 27.7 29.5 32.5 42.2 26.9 28.4 30.2 31.8 35.1 38.1
36.6 43 25.4 27 28.5 30.3 33.3 43 27.7 29.2 31 32.6 35.9 38.9
35 41.4 23.8 25.4 26.9 28.7 31.7 41.4 26.1 27.6 29.4 31 34.3 37.3
1.41 1.66 0.97 1.03 1.09 1.16 1.28 1.66 1.06 1.12 1.19 1.25 1.38 1.5
1.44 1.69 1 1.06 1.12 1.19 1.31 1.69 1.09 1.15 1.22 1.28 1.41 1.53
1.38 1.63 0.94 1 1.06 1.13 1.25 1.63 1.03 1.09 1.16 1.22 1.35 1.47
11.13 11.13 13.49 13.49 13.49 13.49 13.49 13.49 18.26 18.26 18.26 18.26 18.26 18.26
0.438 0.438 0.531 0.531 0.531 0.531 0.531 0.531 0.719 0.719 0.719 0.719 0.719 0.719
16.28 16.28 19.05 19.05 19.05 19.05 19.05 19.05 23.83 23.83 23.83 23.83 23.83 23.83
0.641 0.641 0.75 0.75 0.75 0.75 0.75 0.75 0.938 0.938 0.938 0.938 0.938 0.938
16.5 16.5 19.3 19.3 19.3 19.3 19.3 19.3 23.4 23.4 23.4 23.4 23.4 23.4
0.65 0.65 0.76 0.76 0.76 0.76 0.76 0.76 0.88 0.88 0.88 0.88 0.88 0.88
6.4 6.4 7.1 7.1 7.1 7.1 7.1 7.1 7.1 7.1 7.1 7.1 7.1 7.1
0.25 0.25 0.28 0.28 0.28 0.28 0.28 0.28 0.28 0.28 0.28 0.28 0.28 0.28
①, d（UN）
