冷镦模具通用件-顶料杆 C型 (适用于六角头螺栓终镦工位及内六角圆柱头螺钉六角工位) JB /T 4208.18 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

同规格，其他部分尺寸不同

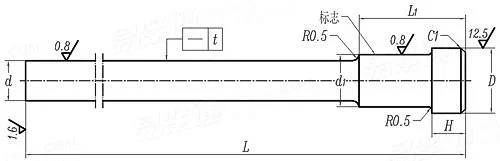

JB /T 4208.18 - 1996 冷镦模具通用件-顶料杆 C型 (适用于六角头螺栓终镦工位及内六角圆柱头螺钉六角工位)

尺寸单位: 毫米(mm)

机械行业JB /T4208.18 - 1996 JB4208.18 4208.1 冷镦模具通用件-顶料杆 C型 (适用于六角头螺栓终镦工位及内六角圆柱头螺钉六角工位)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	GB5780~5784、GB70	公称
		最大值
		最小值
	GB5785~5786	公称
		最大值
		最小值
d₁	公称
	最大值
	最小值
L	最大值=公称
	最小值
L₁
H
D
t
适用机床

3.43	4.36	5.22	4.36	5.22	7.04	7.04	8.86	10.67	10.67	12.49	14.49	14.49	16.14	18.14
3.4	4.33	5.19	4.33	5.19	7	7	8.82	10.62	10.62	12.44	14.44	14.44	16.09	18.075
3.37	4.3	5.16	4.3	5.16	6.964	6.964	8.784	10.577	10.577	12.397	14.397	14.397	16.047	18.023
-	-	-	-	-	7.21	7.21	9.21	10.85	10.85	12.85	14.85	14.85	16.84	18.48
-	-	-	-	-	7.17	7.17	9.17	10.8	10.8	12.8	14.8	14.8	16.79	18.415
-	-	-	-	-	7.134	7.134	9.134	10.757	10.757	12.757	14.757	14.757	16.747	18.363
3.55	4.5	5.35	4.5	5.35	7.3	7.3	9.3	11	11	13	15	15	17	18.6
3.592	4.542	5.392	4.542	5.392	7.351	7.351	9.351	11.061	11.061	13.061	15.061	15.061	17.061	18.674
3.562	4.512	5.362	4.512	5.362	7.315	7.315	9.315	11.018	11.018	13.018	15.018	15.018	17.018	18.622
90	90	90	120	120	120	160	160	160	200	200	200	240	240	240
89.46	89.46	89.46	119.46	119.46	119.46	159.37	159.37	159.37	199.28	199.28	199.28	239.28	239.28	239.28
12	12	12	15	15	15	20	20	20	25	25	25	30	30	30
4	4	4	5	5	5	6	6	6	8	8	8	10	10	10
5	6	8	6	8	10	10	12	14	14	16	18	18	20	22
0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.06	0.06	0.06
Z47-6	Z47-6	Z47-6	Z47-8	Z47-8	Z47-8	Z47-12	Z47-12	Z47-12	Z47-16	Z47-16	Z47-16	Z47-20	Z47-20	Z47-20

①,适用于多工位自动冷镦机的模具。
②,技术要求：
材料——螺纹规格≤12，65Mn(GB1222)；螺纹规格≥14，9CrSi(GB1298)。
热处理硬度58~60HRC。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格、工位代号(终镦工位——“终”)及机床型号。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4208.18 - 1996 JB /T 4208.5 - 2014
