冷镦模具通用件-切料刀 A1 型（适用双击整模自动冷镦机；适用螺栓及螺钉类） JB /T 4208.1 - 1996

选择规格尺寸点击↓

M2.5

M10

M12

同规格，其他部分尺寸不同

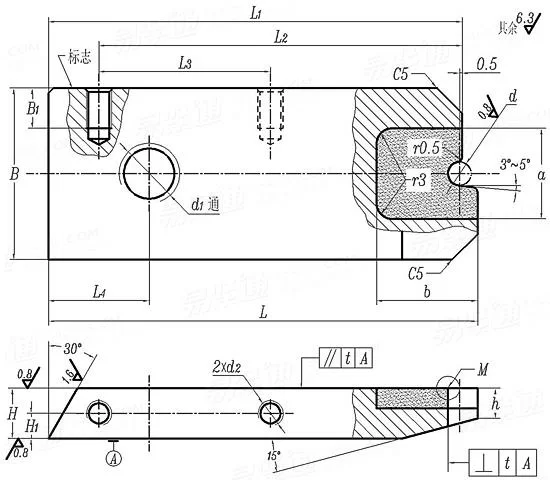

JB /T 4208.1 - 1996 冷镦模具通用件-切料刀 A1 型（适用双击整模自动冷镦机；适用螺栓及螺钉类）

尺寸单位: 毫米(mm)

机械行业JB /T4208.1 - 1996 JB4208.1 4208.1JB 冷镦模具通用件-切料刀 A1 型（适用双击整模自动冷镦机；适用螺栓及螺钉类）

扫一扫分享

公差

螺纹规格

M2.5

M10

M12

d	GB5780~5783、GB5785~5786	最小值=公称
		最大值
	GB5784、GB65~820	最小值=公称
		最大值
	GB70	最小值=公称
		最大值
H	最大值=公称
	最小值
L₁	最大值=公称
	最小值
L
B
a
b
L₂
L₃
L₄
H1
h
B₁
d₁
d₂
t	垂直度
	平行度
适用机床

/	/	/	2.84	3.80	3.80	4.78	5.78	4.78	5.78	7.72	7.72	9.72	11.68
/	/	/	2.915	3.875	3.875	4.855	5.855	4.855	5.855	7.81	7.81	9.81	11.79
1.65	2.12	2.12	2.58	3.44	3.44	4.36	5.21	4.36	5.21	7.04	7.04	8.85	10.67
1.71	2.18	2.18	2.655	3.515	3.515	4.435	5.285	4.435	5.285	7.13	7.13	8.94	10.78
/	/	/	/	3.84	3.84	4.84	5.84	4.84	5.84	7.80	7.80	9.80	11.75
/	/	/	/	3.915	3.915	4.915	5.915	4.915	5.915	7.89	7.89	9.89	11.86
7	7	8	8	8	10	10	10	12	12	12	15	15	15
6.91	6.91	7.91	7.91	7.91	9.91	9.91	9.91	11.89	11.89	11.89	14.89	14.89	14.89
52	52	70	70	70	82	82	82	104	104	104	130	130	130
51.81	51.81	69.81	69.81	69.81	81.78	81.78	81.78	103.78	103.78	103.78	129.75	129.75	129.75
54	54	72	72	72	85	85	85	108	108	108	135	135	135
22	22	32	32	32	34	34	34	36	36	36	50	50	50
8	8	12	12	12	15	15	15	18	18	18	30	30	30
10	10	15	15	15	20	20	20	22	22	22	38	38	38
38	38	60	60	60	72	72	72	92	92	92	116	116	116
19	19	28	28	28	34	34	34	44	44	44	54	54	54
16	16	20	20	20	20	20	20	24	24	24	30	30	30
3.5	3.5	4.0	4.0	4.0	5.0	5.0	5.0	6.0	6.0	6.0	7.5	7.5	7.5
5（3）	5（3）	6（4）	6（4）	6（4）	6（4）	6（4）	6（4）	8（5）	8（5）	8（5）	12（8）	12（8）	12（8）
5	5	6	6	6	8	8	8	10	10	10	14	14	14
M6	M6	M10	M10	M10	M12	M12	M12	M16	M16	M16	M16	M16	M16
M4	M4	M4	M4	M4	M5	M5	M5	M6	M6	M6	M8	M8	M8
0.08	0.08	0.10	0.10	0.10	0.10	0.10	0.10	0.12	0.12	0.12	0.12	0.12	0.12
0.05	0.05	0.06	0.06	0.06	0.06	0.06	0.06	0.08	0.08	0.08	0.08	0.08	0.08
Z12-2.5	Z12-2.5	Z12-4	Z12-4	Z12-4	Z12-6	Z12-6	Z12-6	Z12-8	Z12-8	Z12-8	Z12-12	Z12-12	Z12-12

①,注：括号内的尺寸适用于螺钉、内六角螺钉及螺栓长度 ≤ 3d。
②,技术要求：
材料——刀体45钢(GB699)；镶块YG20C(WC-80,Co-20)。
硬度——刀体40~45HRC。
切料刀口M处应保持锐角。
在规定部位标志出螺钉(螺栓或内六角螺钉)的螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4208.1 - 1996 JB /T 4208.1 - 2014
