六角螺母冷镦模 冲孔冲头 B2型 (适用于GB6171、GB6176) JB /T 4210.10 - 2014

选择规格尺寸 点击↓

M8

M10

M12

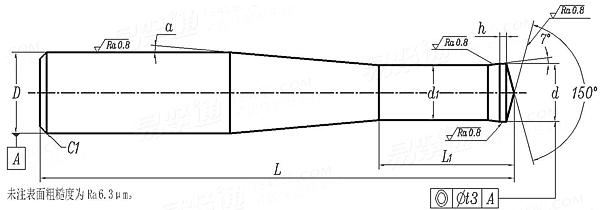

JB /T 4210.10 - 2014 六角螺母冷镦模 冲孔冲头 B2型 (适用于GB6171、GB6176)

尺寸单位: 毫米(mm)
机械行业JB /T4210.10 - 2014 JB4210.10 4210.1 六角螺母冷镦模 冲孔冲头 B2型 (适用于GB6171、GB6176)
JB /T 4210.10 - 2014 六角螺母冷镦模 冲孔冲头 B2型 (适用于GB6171、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12
d 最大值=公称
最小值
d1 最大值=公称
最小值
D 最大值=公称
最小值
L 公称
最大值
最小值
L1
h
a2
t
7.08 9.08 10.59
7.044 9.044 10.547
6.73 8.63 10.06
6.64 8.54 9.95
10 12 12
9.942 11.93 11.93
70 70 90
70.05 70.05 90.05
69.95 69.95 89.92
15 20 25
0.4~0.6 0.8~1.0 0.8~1.0
4°30' 5° 2°30'
0.03 0.03 0.04
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4210.19 - 1996 JB /T 4210.10 - 2014

采用标准

相关材料标准或牌号

GB /T 1299-2014
牌号
中国ISC

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
