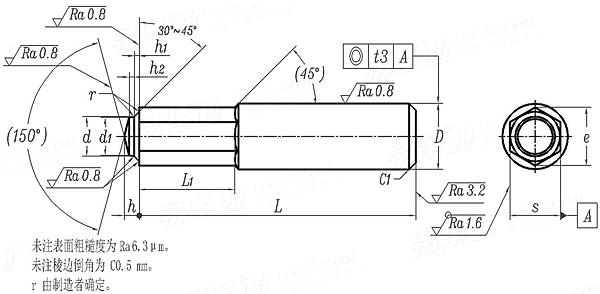

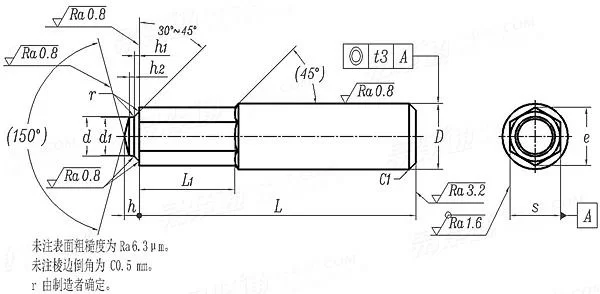

| D
|
最大值=公称 |
| 最小值 |
| s
|
最大值=公称 |
| 最小值 |
| d
|
最小值=公称 |
| 最大值 |
| h
|
最小值=公称 |
| 最大值 |
| h1
|
最小值=公称 |
| 最大值 |
| h2
|
最小值=公称 |
| 最大值 |
| L
|
公称 |
| 最大值 |
| 最小值 |
| e
|
最小值 |
| d1
|
| L1
|
| t3
|
| 适用机床
|
|
| 10 |
12 |
15 |
18 |
20 |
| 9.942 |
11.93 |
14.93 |
17.93 |
19.916 |
| 7.64 |
9.64 |
12.56 |
15.52 |
17.46 |
| 7.55 |
9.55 |
12.45 |
15.41 |
17.35 |
| 4.33 |
5.15 |
6.97 |
8.74 |
10.51 |
| 4.45 |
5.27 |
7.12 |
8.89 |
10.69 |
| 1.79 |
2 |
2.63 |
3.26 |
4.2 |
| 1.89 |
2.1 |
2.73 |
3.38 |
4.32 |
| 0.55 |
0.61 |
0.68 |
0.79 |
0.96 |
| 0.65 |
0.71 |
0.78 |
0.89 |
1.06 |
| 0.69 |
0.73 |
1.06 |
1.35 |
1.89 |
| 0.79 |
0.83 |
1.16 |
1.45 |
1.99 |
| 65 |
65 |
80 |
90 |
105 |
| 65.05 |
65.05 |
80.05 |
90.08 |
105.08 |
| 64.95 |
64.95 |
79.95 |
89.92 |
104.92 |
| 8.53 |
10.79 |
14.07 |
17.41 |
19.61 |
| 4.13 |
4.92 |
6.65 |
8.37 |
10.1 |
| 15 |
18 |
24 |
28 |
32 |
| 0.03 |
0.04 |
0.04 |
0.04 |
0.05 |
| Z41-5、Z41-6 |
Z41-5、Z41-6 |
Z41-4~Z41-12 |
Z41-4~Z41-12 |
Z41-4~Z41-12 |
|
