内六角圆柱头螺钉冷镦模 B型初镦冲头(适用于GB70.1) JB /T 4212.2 - 2014

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

M14

M16

M20

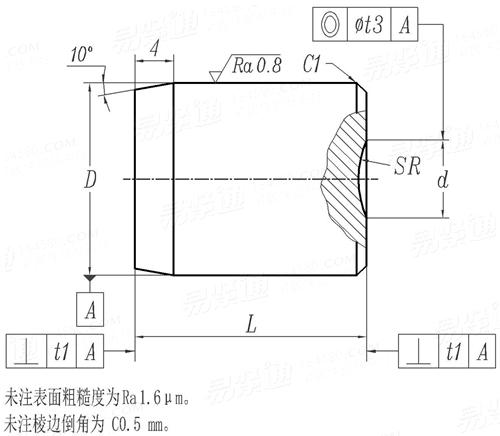

JB /T 4212.2 - 2014 内六角圆柱头螺钉冷镦模 B型初镦冲头(适用于GB70.1)

尺寸单位: 毫米(mm)
机械行业JB /T4212.2 - 2014 JB4212.2 4212.2JB 内六角圆柱头螺钉冷镦模 B型初镦冲头(适用于GB70.1)
JB /T 4212.2 - 2014 内六角圆柱头螺钉冷镦模 B型初镦冲头(适用于GB70.1)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10 M12 M14 M16 M20
d 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
SR
t1
t3
6.7 8.1 9.6 12.4 15.2 17.1 20 22.8 28.5
6.85 8.25 9.75 12.58 15.38 17.28 20.21 23.01 28.71
16 20 20 28 32 32 38 38 48
16.066 20.08 20.08 28.088 32.107 32.107 38.107 38.107 48.12
16.039 20.047 20.047 28.055 32.068 32.068 38.068 38.068 48.081
18 24 24 34 38 38 45 45 58
17.916 23.916 23.916 33.9 37.9 37.9 44.9 44.9 57.88
8 10 12 16 20 24 28 32 40
0.04 0.05 0.05 0.05 0.06 0.06 0.06 0.06 0.06
0.03 0.03 0.03 0.04 0.04 0.04 0.05 0.05 0.05
①,本标准适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。推荐采用T10A、Cr12MoV，硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4212.3 - 1996 JB /T 4212.2 - 2014

采用标准

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，以官方原件为准！
