六角头螺栓冷镦模-全螺纹缩径凹模 B2型 (适用于GB5786) JB /T 4209.4 - 2014

选择规格尺寸点击↓

M8 ×1

M10 ×1

M12 ×1.5

M14 ×1.5

M16 ×1.5

M18 ×1.5

M20 ×2

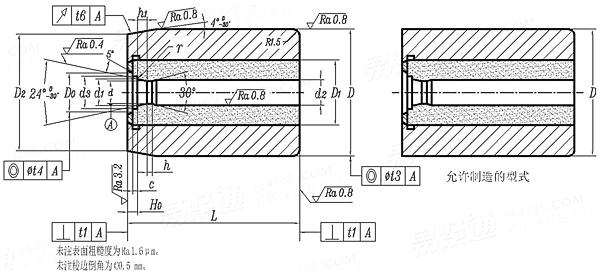

JB /T 4209.4 - 2014 六角头螺栓冷镦模-全螺纹缩径凹模 B2型 (适用于GB5786)

尺寸单位: 毫米(mm)

机械行业JB /T4209.4 - 2014 JB4209.4 4209.4JB 六角头螺栓冷镦模-全螺纹缩径凹模 B2型 (适用于GB5786)

JB /T 4209.4 - 2014 六角头螺栓冷镦模-全螺纹缩径凹模 B2型 (适用于GB5786)

扫一扫分享

公差

螺纹规格

M8
×1

M10
×1

M12
×1.5

M14
×1.5

M16
×1.5

M18
×1.5

M20
×2

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
d₃	最小值=公称
	最大值
H	最小值=公称
	最大值
D₀	最小值=公称
	最大值
H1	最小值=公称
	最大值
D	公称
	最大值
	最小值
D₂	公称
	最大值
	最小值
L	最大值=公称
	最小值
d₂	比d实际尺寸增加值
D₁
h
h₁
r
t₁
t₃
t₄
t₆

7.24	9.24	10.89	12.89	14.89	16.89	18.53
7.262	9.262	10.917	12.917	14.917	16.917	18.563
8	10	12	14	16	18	20
8.09	10.09	12.11	14.11	16.11	18.11	20.13
11.7	14.7	16.7	19.7	22.6	25.4	28.3
11.81	14.81	16.81	19.83	22.73	25.53	28.43
0.35	0.35	0.35	0.35	0.5	0.5	0.5
0.45	0.45	0.45	0.45	0.6	0.6	0.6
14.6	18	20.3	23.6	27	30.4	33.8
14.71	18.11	20.43	23.73	27.13	30.56	33.96
2.1	2.6	3	3.5	4	4.6	5
2.2	2.7	3.1	3.62	4.12	4.72	5.12
38	48	48	62	62	78	78
38.085	48.095	48.095	62.117	62.117	78.132	78.132
38.06	48.07	48.07	62.087	62.087	78.102	78.102
36.6	46	46	59.5	59.5	75	75
36.705	46.122	46.122	59.652	59.652	75.176	75.176
36.68	46.097	46.097	59.622	59.622	75.146	75.146
42	52	52	66	66	80	80
41.9	51.88	51.88	65.88	65.88	79.88	79.88
0.03~0.05	0.03~0.05	0.03~0.05	0.04~0.06	0.04~0.06	0.05~0.07	0.05~0.07
22	30	30	40	40	45	45
0.8	1	1.2	1.4	1.6	1.8	2
1.79	1.79	2.61	2.61	2.61	2.61	3.46
0.4	0.4	0.6	0.6	0.6	0.8	0.8
0.04	0.05	0.05	0.05	0.05	0.06	0.06
0.06	0.06	0.06	0.08	0.08	0.08	0.08
0.04	0.04	0.05	0.05	0.05	0.06	0.06
0.06	0.06	0.06	0.08	0.08	0.08	0.08

①,材料由制造者选定。模芯推荐采用YG 20C、YG25C。模套推荐采用60Si2Mn，硬度为44~48HRC。
技术要求应符合JB/T 4213-2014的规定。

替代列表

JB /T 4209.8 - 1996 JB /T 4209.4 - 2014

采用标准

GB /T 5786 - 2016

全螺纹六角头螺栓细牙

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
