普通型钢丝螺套冲柄工具 HB 4276 - 2004

选择规格尺寸点击↓

2.5

同规格，其他部分尺寸不同

尺寸单位: mm

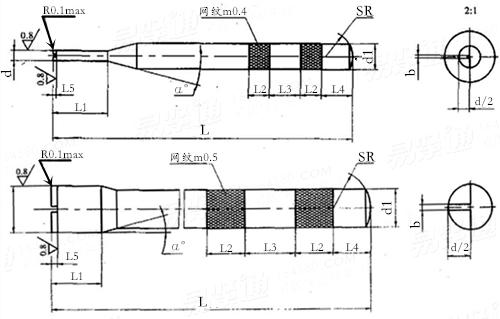

航空HB 4276 - 2004 HB4276 4276HB 普通型钢丝螺套冲柄工具

扫一扫分享

公差

公称直径
D ^①

2.5

序号
P	螺距
d	最大值
	最小值
d₁
L
L₁
L₂
L₃
L₄
L₅
b
SR
a

501	502	503	504	505	506	507	508	509	510	511	512	513	514	515
0.4	0.45	0.5	0.7	0.8	1	1	1	1.25	1	1.25	1.5	1.5	1.75	1.5
1.47	1.91	2.35	3.14	4.03	4.8	5.8	6.8	6.55	8.8	8.55	8.25	10.25	9.98	12.25
1.41	1.85	2.29	3.065	3.955	4.725	5.725	6.71	6.46	8.71	8.46	8.16	10.14	9.87	12.14
5	6	7	8	8	10	10	12	12	15	15	15	15	15	16
80	80	80	100	100	110	115	125	125	130	130	130	130	140	140
12	14	16	19	21	25	28	32	32	36	38	38	38	42	42
6	6	6	8	8	10	10	10	10	10	12	12	12	12	12
10	10	10	10	10	12	12	15	15	15	12	12	12	15	15
10	10	10	10	10	10	10	12	12	12	12	12	12	12	12
0.6	0.7	0.8	1.1	1.3	1.6	1.6	1.6	2	1.6	2	2.4	2.4	2.8	2.4
0.5	0.6	0.7	0.9	1.1	1.6	1.6	1.6	1.9	1.6	1.9	2.3	2.3	2.6	2.3
5	5	6	8	10	10	10	10	10	12	12	12	14	14	16
20	20	20	20	20	20	20	20	20	15	15	15	15	15	15

公称直径
D ^①

序号
P	螺距
d	最大值
	最小值
d₁
L
L₁
L₂
L₃
L₄
L₅
b
SR
a

516	517	518	519	520	521	522	523	524	525	526	527	528	529	530
2	1.5	2	1.5	2.5	1.5	2	2.5	1.5	2	2.5	1.5	2	3	1.5
11.7	14.25	13.7	16.25	15.15	18.25	17.7	17.15	20.23	19.68	19.15	22.23	21.68	20.6	25.23
11.59	14.14	13.59	16.14	15.04	18.12	17.59	17.04	20.1	19.55	19.02	22.1	21.55	20.47	25.1
16	16	16	14	14	15	15	15	15	16	16	16	16	16	18
160	160	160	150	150	150	150	150	150	160	160	150	170	170	160
53	50	60	20	20	20	25	25	25	28	28	22	30	30	25
12	12	15	15	15	15	15	15	15	15	15	15	15	15	15
15	15	15	20	20	20	20	20	20	20	20	20	20	20	20
12	12	15	15	15	15	15	15	15	15	15	15	15	15	15
3.2	2.4	3.2	2.4	4	2.4	3.2	4	2.4	3.2	4	2.4	3.2	4.8	2.4
2.9	2.3	2.9	2.3	3.5	2.3	2.9	3.5	2.3	2.9	3.5	2.3	2.9	4.1	2.3
16	16	16	14	14	15	15	15	15	16	16	16	16	16	18
15	15	15	10	10	15	15	10	10	10	10	15	15	15	15

公称直径
D ^①

序号
P	螺距
d	最大值
	最小值
d₁
L
L₁
L₂
L₃
L₄
L₅
b
SR
a

531	532	533	534	535	536	537	538	539	540	541	542	543	544
2	3	1.5	2	3.5	1.5	2	3.5	2	3	4	2	3	4
24.68	23.6	28.18	27.65	26	31.18	30.65	29	33.65	32.55	31.47	36.65	35.55	34.47
24.55	23.47	28.05	27.52	25.87	31.02	30.49	28.87	33.49	32.39	31.31	36.49	35.39	34.31
18	18	18	20	20	20	20	20	22	22	22	22	22	22
180	180	170	190	190	170	200	200	210	210	210	220	220	220
32	32	26	36	36	26	38	38	40	36	40	42	42	42
20	20	20	20	20	20	20	20	20	20	20	20	20	20
20	20	20	20	20	20	20	20	20	20	20	20	20	20
20	20	20	20	20	20	20	20	20	20	20	20	20	20
3.2	4.8	2.4	3.2	5.6	2.4	3.2	5.6	3.2	4.8	6.4	3.2	4.8	6.4
2.9	4.1	2.3	2.9	4.8	2.3	2.9	4.8	2.9	4.1	5.4	2.9	4.1	5.4
18	18	20	20	20	20	20	20	22	22	22	22	22	22
15	15	15	15	15	15	15	15	30	30	30	30	30	30

①,普通型钢丝螺套公称直径

替代列表

HB 4276 - 1989 HB 4276 - 2004

技术条件和引用标准

材料：T8A 按 GB/T 1298 或性能相当的材料；
热处理：L1段 50HRC~55HRC，其余部分 40HRC~45HRC；
滚花：网纹按 GB/T 6403.3；
表面处理：发蓝；
其他技术要求按：JB/T 8044。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

类似标准及供货信息

1	[美标] ASME/ANSI B 18.29.1 - 1993	1型钢丝螺套安装工具 Installation tools for wire thread insert
2	[美标] ASME/ANSI B 18.29.1 - 1993	1型钢丝螺套拆卸工具 Dismantle tool for wire thread insert
3	[美标] ASME/ANSI B 18.29.1 - 1993	2型钢丝螺套安装工具 Installation tools for wire thread insert
4	[美标] ASME/ANSI B 18.29.1 - 1993	2型钢丝螺套拆卸工具 Dismantle tools for wire thread insert
5	[美标] ASME/ANSI B 18.29.1 - 1993	3型钢丝螺套安装工具 Installation tools for wire thread insert
6	[美标] ASME/ANSI B 18.29.1 - 1993	3型钢丝螺套拆卸工具 Dismantle tools for wire thread insert
7	[美标] ASME/ANSI B 18.29.1 - 1993	4型钢丝螺套安装工具 Installation tools for wire thread insert
8	[美标] ASME/ANSI B 18.29.1 - 1993	5型钢丝螺套安装工具 Installation tools for wire thread insert
9	[美标] ASME/ANSI B 18.29.1 - 1993	钢丝螺套电动安装工具 Motor-driven installation tools for wire thread insert
10	[美标] ASME/ANSI B 18.29.1 - 1993	UNC螺纹钢丝螺套专用丝锥 Special tap for wire thread insert with UNC thread
11	[美标] ASME/ANSI B 18.29.1 - 1993	UNF螺纹钢丝螺套专用丝锥 Special tap for wire thread insert with UNF thread
12	[美标] ASME/ANSI B 18.29.1 - 1993	空气动力钢丝螺套安装工具 Aerodynamic installation tools for wire thread insert
13	[航天] QJ 4275 - 1989	钢丝螺套安装工具 Installation tools of helicoil
14	[航空] HB 4275 - 2004	普通型钢丝螺套安装工具 Installing Tool for General-purpose Wire Thread Insert
15	[航空] HB 4277 - 2004	普通型钢丝螺套拆卸工具 Dismantling Tool For General-purpose Wire Thread Insert
16	[航空] HB 4277 - 2004	卸锥
17	[航空] HB 4276 - 1989	钢丝螺套的冲柄工具 Shank Punching Tool For General-purpose Wire Thread Insert
18	[航空] HB 4277 - 1989	拆卸钢丝螺套用工具 Dismantle tools for wire thread insert
19	[航空] HB 4277 - 1989	扳手 Wrench

注：技术数据仅供参考，以官方原件为准！
