首页 产品与标准 YJT 3002 DIN 1624 四爪螺母 [英制] [原YJT 0975]

DIN 1624 四爪螺母 [英制] [原YJT 0975] YJT 3002

查看供应商 ☆ 收藏

选择规格尺寸 点击↓

6# 32×1/2×0.281

8# 32×19/32×0.289

10# 24×45/64×0.352

10# 32×45/64×0.352

1/4 20×3/4×0.235

1/4 20×3/4×0.360

1/4 20×1-1/4×0.360

1/4 20×3/4×0.485

1/4 20×3/4×0.610

1/4 20×1-1/4×0.610

5/16 18×7/8×0.438

5/16 18×7/8×0.559

5/16 18×7/8×0.688

5/16 18×1-1/4×0.688

5/16 18×7/8×0.934

3/8 16×1×0.563

1/2 13×1-1/4×0.466

5/8 11×1-7/16×0.466


尺寸单位: inch
标准YJT 3002 YJT3002 3002YJT DIN 1624 四爪螺母 [英制] [原YJT 0975]
在线制图
YJT 3002 DIN 1624 四爪螺母 [英制] [原YJT 0975]
扫一扫分享
公差 美制螺纹极限尺寸 米/英制螺纹对照

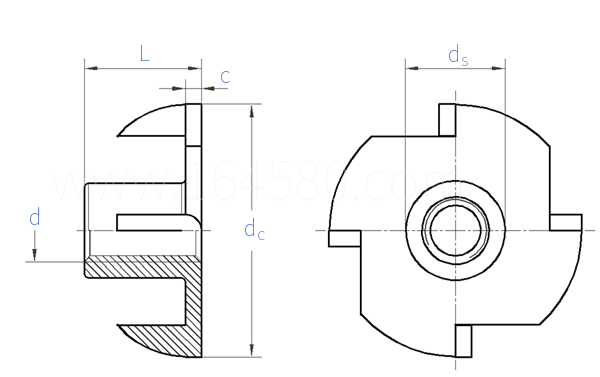

螺纹尺寸
d
6#
32×1/2×0.281 		8#
32×19/32×0.289 		10#
24×45/64×0.352 		10#
32×45/64×0.352 		1/4
20×3/4×0.235 		1/4
20×3/4×0.360 		1/4
20×1-1/4×0.360 		1/4
20×3/4×0.485 		1/4
20×3/4×0.610
PP 牙数
ds 公称
L1 公称
L 公称
dc 公称
c 公称
钻头尺寸
最大钻孔直径
32 32 24 32 20 20 20 20 20
0.17 0.209 0.243 0.243 0.305 0.305 0.305 0.305 0.305
1/4 1/4 5/16 5/16 3/16 5/16 5/16 7/16 9/16
0.281 0.289 0.352 0.352 0.235 0.36 0.36 0.485 0.61
1/2 19/32 45/64 45/64 3/4 3/4 1-1/4 3/4 3/4
0.031 0.039 0.039 0.039 0.047 0.047 0.047 0.047 0.047
11/64 7/32 1/4 1/4 5/16 5/16 5/16 5/16 5/16
0.172 0.219 0.25 0.25 0.313 0.313 0.313 0.313 0.313
螺纹尺寸
d
1/4
20×1-1/4×0.610 		5/16
18×7/8×0.438 		5/16
18×7/8×0.559 		5/16
18×7/8×0.688 		5/16
18×1-1/4×0.688 		5/16
18×7/8×0.934 		3/8
16×1×0.563 		1/2
13×1-1/4×0.466 		5/8
11×1-7/16×0.466
PP 牙数
ds 公称
L1 公称
L 公称
dc 公称
c 公称
钻头尺寸
最大钻孔直径
20 18 18 18 18 18 16 13 11
0.305 0.39 0.37 0.37 0.39 0.37 0.44 0.591 0.718
9/16 3/8 1/2 5/8 5/8 7/8 1/2 3/8 3/8
0.61 0.438 0.559 0.688 0.688 0.934 0.563 0.466 0.466
1-1/4 7/8 7/8 7/8 1-1/4 7/8 1 1-1/4 1-7/16
0.047 0.063 0.059 0.055 0.063 0.059 0.063 0.091 0.091
5/16 25/64 3/8 3/8 25/64 3/8 29/64 19/32 23/32
0.313 0.391 0.375 0.375 0.391 0.375 0.453 0.594 0.719
①,由于非标件尺寸并不统一，以上参数仅供参考，如需精确尺寸请联系相应加工厂咨询、采购！

引用参考 (12)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 3098.2 - 2015
紧固件机械性能 螺母 粗牙螺纹
GB /T 20330 - 2006
攻丝前钻孔用麻花钻直径
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.2 - 2000
紧固件表面缺陷 - 螺母
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB 3103.2 - 1982
紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
GB /T 3098.2 - 2015
紧固件机械性能 螺母 细牙螺纹
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
告诉我在“易紧通”看到，将给您优惠
宁波乐晟五金科技有限公司
联系人：周占盛   移动电话： 13732173555     电话：0574-87311242
材质：碳钢、不锈钢；规格及表面处理：按客户要求
[询价]
编号沿革说明 当前 YJT 编码： YJT 3002； 曾用编码： YJT 0975。 仅供编号沿革与采购识别参考。
知识产权与品牌说明： YJT 编码仅作产品分类、尺寸索引和采购选型参考，不代表产品认证、专利授权或品牌授权。参考品牌、型号仅用于识别同类或兼容产品，相关权利归其权利人所有。 YJT工业零部件标准编码体系说明
