首页 产品与标准 DIN 7500 (PE) - 2009 梅花槽盘头三角锁紧螺钉

梅花槽盘头三角锁紧螺钉 DIN 7500 (PE) - 2009

查看供应商

选择规格尺寸 点击↓

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸为非优选

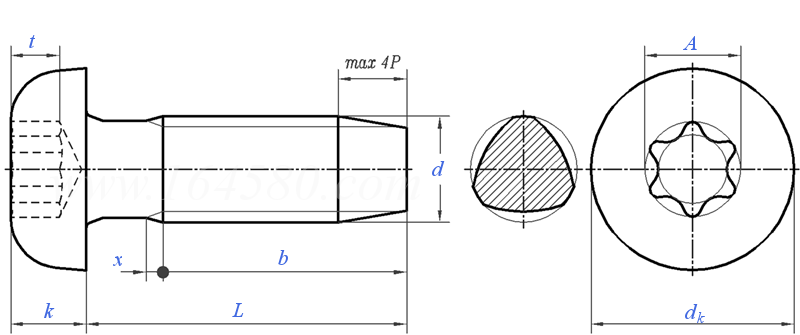

DIN 7500 (PE) - 2009 梅花槽盘头三角锁紧螺钉

尺寸单位: mm
德标DIN 7500 (PE) - 2009 DIN7500 7500DIN 梅花槽盘头三角锁紧螺钉
模型下载
DIN 7500 (PE) - 2009 梅花槽盘头三角锁紧螺钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
螺纹规格
d
M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
b 最小值
dk 最大值=公称
最小值
k 最大值=公称
最小值
x 最大值
槽号
A
t 最大值
最小值
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
25 25 25 38 38 38 38 38 38
4 5 5.6 7 8 9.5 12 16 20
3.7 4.7 5.3 6.64 7.64 9.14 11.57 15.57 19.48
1.6 2.1 2.4 2.6 3.1 3.7 4.6 6 7.5
1.46 1.96 2.26 2.46 2.92 3.52 4.3 5.7 7.14
1 1.1 1.25 1.5 1.75 2 2.5 3.2 3.8
T6 T8 T10 T15 T20 T25 T30 T45 T50
1.75 2.4 2.8 3.35 3.95 4.5 5.6 7.95 8.95
0.77 1.04 1.27 1.33 1.66 1.91 2.42 3.18 4.02
0.63 0.91 1.01 1.07 1.27 1.52 2.02 2.79 3.62
千件钢制重≈kg
- - - - - - - - -
①,材料：自攻螺钉必须由冷挤压钢制成；核心硬度必须为 290 HV10 至 370 HV10。热处理后的表面硬度必须至少为450 HV0.3。
替代列表
暂无

同版本产品组

采用标准

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5280 - 2002
自攻螺钉用螺纹
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
注：技术数据仅供参考，请以官方原件为准！
