紧固件机械性能 螺栓和螺钉的扭矩试验和破坏扭矩 公称直径1~10mm GB /T 3098.13 - 1996

---

• 




  3 扭矩试验

  3.1 原理

    将试验的螺栓或螺钉夹紧在试验装置中，测定其破坏扭矩。

  3.2 装置（仪器）

  3.2.1 扭力试验装置，如图1所示。

  3.2.2 扭力计的示值不应超过对试件规定的最小破坏扭矩的五倍；扭力计的最大误差为试件最小破坏扭矩的±7%。

  3.3 试验条件

    试验时，螺栓或螺钉应只承受扭力，其值按表2的规定。在达到最小破坏扭矩之前，试件不得断裂。试验时，螺栓或螺钉头部和螺纹部分不应有摩擦而影响试验结果。

  3.4 程序

    将螺栓或螺钉试件插入试验夹具内，至少有两扣完整螺纹，同时夹具和螺栓或螺钉头之间应至少留出一个螺纹直径的长度，然后夹紧（见图1）；连续、平稳施加扭矩。

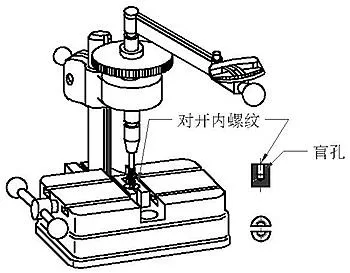

  图1 扭力试验置

  4 最小破坏扭矩

    按下列公式确定最小破坏扭矩：

  M _{B min} = τ_{B min}• W _{P min}

    式中，W _{P min} =π/16 • d³_{1 min}

    τ_{B min} = X •σ_bmin

    其中，M_{B min}——最小破坏扭矩（见表2）；

    τ_B——扭转强度；

    W_P——抗扭截面模数；

    d_{1 min}——外螺纹小径最小值；

    σ_b——抗拉强度；

    X——强度比r/σ_b（见表1）。

  表1 强度比X

  性能等级	8.8	9.8	10.9	12.9
  比值X	0.84	0.815	0.79	0.75

  表2 最小破坏扭矩

  螺纹规格	螺距 mm	最小破坏扭矩1)M B min，N•m				螺纹规格	螺距 mm	最小破坏扭矩MB min，N•m
  		性能等级						性能等级
  		8.8	9.8	10.9	12.9			8.8	9.8	10.9	12.9
  M1	0.25	0.033	0.036	0.040	0.045	M5	0.8	7.6	8.3	9.3	10
  M1.2	0.25	0.075	0.082	0.092	0.10	M6	1	13	14	16	17
  M1.4	0.3	0.12	0.13	0.14	0.16	M7	1	23	25	28	31
  M1.6	0.35	0.16	0.18	0.20	0.22	M8	1.25	33	36	40	44
  M2	0.4	0.37	0.40	0.45	0.50	M8×1	/	38	42	46	52
  M2.5	0.45	0.82	0.90	1.0	1.1	M10	1.5	66	72	81	90
  M3	0.5	1.5	1.7	1.9	2.1	M10×1	/	84	92	102	114
  M3.5	0.6	2.4	2.7	3.0	3.3	M10×1.25	/	75	82	91	102
  M4	0.7	3.6	3.9	4.4	4.9	1) 最小破坏扭矩值适用于6g、6f和6e的螺纹。
