冷镦六角螺母模具镦六角下冲头 B型 (适用于GB6170、GB6171) JB /T 4210.13 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.13 - 1996 JB4210.13 4210.1 冷镦六角螺母模具镦六角下冲头 B型 (适用于GB6170、GB6171)

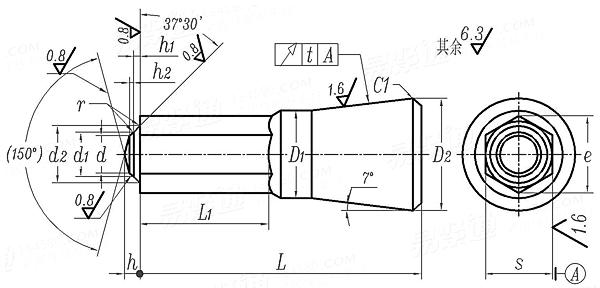

JB /T 4210.13 - 1996 冷镦六角螺母模具镦六角下冲头 B型 (适用于GB6170、GB6171)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

D₁	最大值=公称
	最小值
s	公称
	最大值
	最小值
d₁	最小值=公称
	最大值
d₂	最小值=公称
	最大值
h	最小值=公称
	最大值
h₁	最小值=公称
	最大值
h₂	最小值=公称
	最大值
L	最大值=公称
	最小值
e	最小值
D₂
d
L₁
t

15	18	20	24	28	30	34
14.93	17.93	19.916	23.916	27.916	29.916	33.9
12.56	15.52	17.46	20.36	23.3	25.76	28.73
12.51	15.47	17.41	20.295	23.235	25.695	28.665
12.44	15.4	17.34	20.211	23.151	25.611	28.581
6.97	8.74	10.51	12.29	14.29	15.83	17.87
7.12	8.89	10.69	12.47	14.47	16.01	18.05
8.75	10.8	13	15.1	17.3	19.44	21.6
8.9	10.98	13.18	15.28	17.48	19.65	21.81
2.04	2.52	3.24	3.84	4.44	4.74	5.4
2.14	2.62	3.36	3.96	4.56	4.86	5.52
0.68	0.79	0.96	1.08	1.16	1.39	1.45
0.78	0.89	1.06	1.18	1.26	1.49	1.55
0.47	0.61	0.93	1.17	1.43	1.31	1.63
0.57	0.71	1.03	1.27	1.53	1.41	1.73
44	50	60	70	80	85	85
43.61	49.61	59.54	69.54	79.54	84.46	84.46
14.07	17.41	19.61	22.86	26.18	28.96	32.32
19	22	24	30	34	36	40
6.65	8.37	10.1	11.84	13.84	15.29	17.29
22	26	32	38	44	48	52
0.04	0.05	0.05	0.05	0.05	0.06	0.06

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料Cr12MoV(GB1299)、LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
热处理硬度58~62HRC。
在B型镦六角下冲头端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定

替代列表

JB /T 4210.13 - 1996 JB /T 4210.8 - 2014

采用标准

GB /T 6170 - 1986

1型六角螺母 A级和B级

GB 6171 - 1986

1型六角螺母 - 细牙 - A级和B级

JB /T 4213 - 2014

紧固件冷镦模技术条件

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： JB /T 4210.13 - 1996
中文名称： 冷镦六角螺母模具镦六角下冲头 B型 (适用于GB6170、GB6171)
英文名称： Cold heading dies for hexagon nuts - Lower punches for hexagon upsetting, Type B, (Suitable for GB6170、GB6171)
数据来源： 易紧通（164580.com）

Standard Code: JB /T 4210.13 - 1996Chinese Name: 冷镦六角螺母模具镦六角下冲头 B型 (适用于GB6170、GB6171)English Name: Cold heading dies for hexagon nuts - Lower punches for hexagon upsetting, Type B, (Suitable for GB6170、GB6171)Source: https://www.164580.com/info_362423.html

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4210.13 - 1996
URL: https://www.164580.com/info_362423.html
License: Commercial use requires authorization
