不淬硬钢和奥氏体不锈钢圆柱销 GB /T 119.1 - 2000

选择规格尺寸 点击↓

Φ0.6

Φ0.8

Φ1

Φ1.2

Φ1.5

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

Φ25

Φ30

Φ40

Φ50

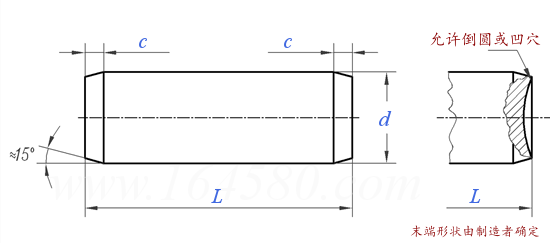

GB /T 119.1 - 2000 不淬硬钢和奥氏体不锈钢圆柱销

尺寸单位: mm
国标GB /T119.1 - 2000 GB119.1 119.1GB 不淬硬钢和奥氏体不锈钢圆柱销
GB /T 119.1 - 2000 不淬硬钢和奥氏体不锈钢圆柱销
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ0.6 Φ0.8 Φ1 Φ1.2 Φ1.5 Φ2 Φ2.5 Φ3 Φ4 Φ5
d m6 最大值
最小值
h8 最大值
最小值
c
0.608 0.808 1.008 1.208 1.508 2.008 2.508 3.008 4.012 5.012
0.602 0.802 1.002 1.202 1.502 2.002 2.502 3.002 4.004 5.004
0.6 0.8 1 1.2 1.5 2 2.5 3 4 5
0.586 0.786 0.986 1.186 1.486 1.986 2.486 2.986 3.982 4.982
0.12 0.16 0.2 0.25 0.3 0.35 0.4 0.5 0.63 0.8
千件钢制重≈kg
- - - - - - - - - -
公称直径
d
Φ6 Φ8 Φ10 Φ12 Φ16 Φ20 Φ25 Φ30 Φ40 Φ50
d m6 最大值
最小值
h8 最大值
最小值
c
6.012 8.015 10.015 12.018 16.018 20.021 25.021 30.021 40.025 50.025
6.004 8.006 10.006 12.007 16.007 20.008 25.008 30.008 40.009 50.009
6 8 10 12 16 20 25 30 40 50
5.982 7.978 9.978 11.973 15.973 19.967 24.967 29.967 39.961 49.961
1.2 1.6 2 2.5 3 3.5 4 5 6.3 8
千件钢制重≈kg
- - - - - - - - - -
①,其他公差由供需双方协议。
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 119.1
ISO 2338
DIN EN ISO 2338
国标 GB 国际 ISO 德标 DIN
GB /T 119.2
ISO 8734
DIN EN ISO 8734
以上有部分标准可能为近似等效,如有异议以标准原件为准

技术条件和引用标准

材料
奥氏体不锈钢
材料
表面粗糙度
表面缺陷
表面处理 -
-
验收及包装
-
硬度 125~245 HV30 A1(GB/T 3098.6)
硬度 210~280 HV30
公差 m6:Ra≤0.8 µm
公差 h8:Ra≤1.6 µm
不允许有不规则的和有害的缺陷。
销的任何部位不得有毛刺
不经处理;
氧化;
镀锌钝化按 GB/T 5267;
磷化按 GB/T 11376
简单处理
其他表面镀层或表面处理应由供需双方协议。
所有公差仅适用于涂、镀前的公差
GB/T 90
① 其他材料由供需双方协议
