六角法兰面螺栓 小系列 DIN EN 1662 - 1998

选择规格尺寸

M5

M6

M8

M10

M12

M14

M16

公称长度L

10

12

16

20

25

30

35

40

45

50

55

60

65

70

80

90

100

110

120

130

140

150

160

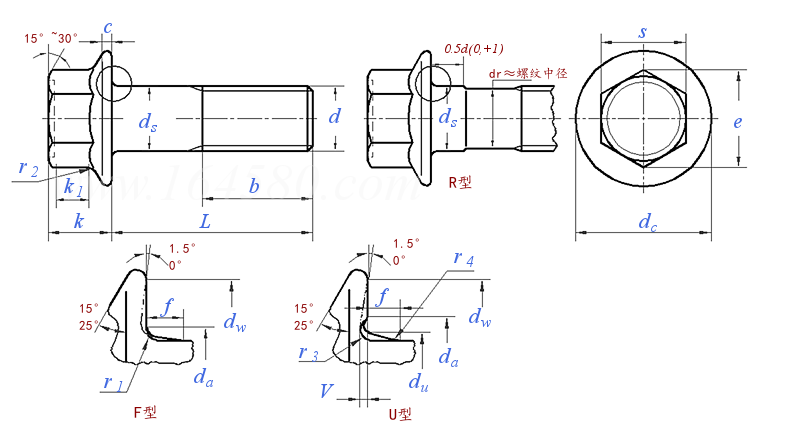

DIN EN  1662 - 1998 六角法兰面螺栓 小系列
尺寸单位: 毫米(mm)
德标DIN EN 1662 - 1998 DIN EN1662 1662DIN  六角法兰面螺栓 小系列
德标DIN EN 1662 - 1998 DIN EN1662 1662DIN  六角法兰面螺栓 小系列
DIN EN  1662 - 1998 六角法兰面螺栓 小系列
扫一扫分享
公称长度L 注:选择后获得 螺纹长度
螺纹规格
d
M5 M6 M8 M10 M12 (M14) M16
P 螺距
b 参考 L≤125
125<L≤200
L>200
c 最小值
da F型 最大值
U型 最大值
dc 最大值
ds 最大值
最小值
du 最大值
dw 最小值
e 最小值
k 最大值
k1 最小值
f 最大值
r1 最小值
r2 最大值
r3 最大值
最小值
r4 参考值
s 最大值
最小值
V 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2
16 18 22 26 30 34 38
/ / 28 32 36 40 44
/ / / / / / 57
1 1.1 1.2 1.5 1.8 2.1 2.4
5.7 6.8 9.2 11.2 13.7 15.7 17.7
6.2 7.5 10 12.5 15.2 17.7 20.5
11.4 13.6 17 20.8 24.7 28.6 32.8
5 6 8 10 12 14 16
4.82 5.82 7.78 9.78 11.73 13.73 15.73
5.5 6.6 8.8 10.8 12.8 14.8 17.2
9.4 11.6 14.9 18.7 22.5 26.4 30.6
7.59 8.71 10.95 14.26 16.5 19.86 23.15
5.6 6.9 8.5 9.7 12.1 12.9 15.2
2.3 2.9 3.8 4.3 5.4 5.6 6.8
1.44 1.6 2.1 2.1 2.1 2.1 3.2
0.2 0.25 0.4 0.4 0.6 0.6 0.6
0.3 0.4 0.5 0.6 0.7 0.9 1
0.25 0.26 0.36 0.45 0.54 0.63 0.72
0.10 0.11 0.16 0.20 0.24 0.28 0.32
4 4.4 5.7 5.7 5.7 5.7 8.8
7 8 10 13 15 18 21
6.78 7.78 9.78 12.73 14.73 17.73 20.67
0.15 0.20 0.25 0.30 0.35 0.45 0.50
0.05 0.05 0.10 0.15 0.15 0.20 0.25
螺纹长度b
- - - - - - -
等效标准
国标 GB 国际 ISO 德标 DIN 欧标 EN
GB /T 16674.1
ISO 15071
DIN EN 1662
EN 1662
以上有部分标准可能为近似等效,如有异议以标准原件为准
注:数据仅供参考!
