圆销用平垫圈 TB /T 59 - 1993

选择规格尺寸 点击↓

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

Φ22

Φ25

Φ28

Φ30

Φ32

Φ36

Φ40

Φ45

Φ50

Φ55

Φ60

Φ65

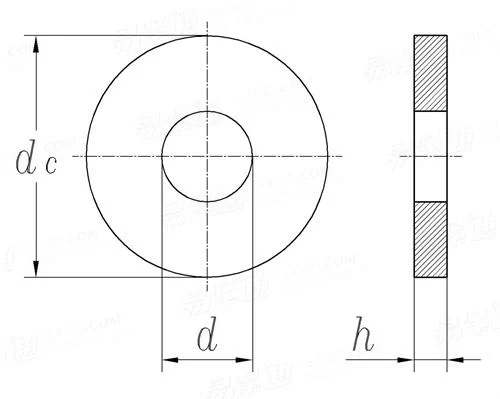

TB /T 59 - 1993 圆销用平垫圈

尺寸单位: mm
铁道部TB /T59 - 1993 TB59 59TB 圆销用平垫圈
TB /T 59 - 1993 圆销用平垫圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
d
Φ6 Φ8 Φ10 Φ12 Φ16 Φ20 Φ22 Φ25 Φ28
d
dc
h
千件重(钢制)≈kg
7 9 11 13 17 21 23 26 29
12 14 16 20 24 32 36 40 42
2 2 2 2 2 4 4 4 4
1.17 1.42 1.66 2.85 3.54 14.37 18.91 22.18 22.75
公称直径
d
Φ30 Φ32 Φ36 Φ40 Φ45 Φ50 Φ55 Φ60 Φ65
d
dc
h
千件重(钢制)≈kg
31 33 37 41 46 51 56 61 66
45 48 52 58 62 68 75 80 85
4 4 4 4 6 6 6 8 8
26.33 29.95 32.91 41.49 63.89 74.8 92.03 99.05 106.08

技术条件和引用标准

材料
表面缺陷
Q215-A、Q235-A。材料的技术要求应符合 GB 700 的规定。
垫圈不允许有裂纹、伤疤、毛刺、皮垢及不能去掉的伤痕存在。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
类似标准及供货信息
1 销轴用平垫圈 [国标]
GB /T 97.3 - 2000		 销轴用平垫圈
Plain Washers For Clevis Pins
供应商(5)
2 销轴用平垫圈，中等精度 [德标]
DIN 1440 - 1974		 销轴用平垫圈，中等精度
Washers for clevis pins, finish medium
供应商(4)
3 A级销轴用平垫圈 [国际]
ISO 8738 - 1986		 A级销轴用平垫圈
Plain Washers For Clevis Pins-Product Grade A
供应商(2)
4 弹性圆柱销用垫圈 [机械行业]
JB /ZQ 4336 - 2006		 弹性圆柱销用垫圈
Plain washers for spring-type parallel pins for
供应商(2)
5 A级销轴用平垫圈 [法国]
NF E 25-760 - 1992 (R2002)		 A级销轴用平垫圈
Plain Washers For Clevis Pins - Product Grade A
注：技术数据仅供参考，以官方原件为准！
