塑料大平垫 DIN 34816 - 1999

选择规格尺寸 点击↓

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

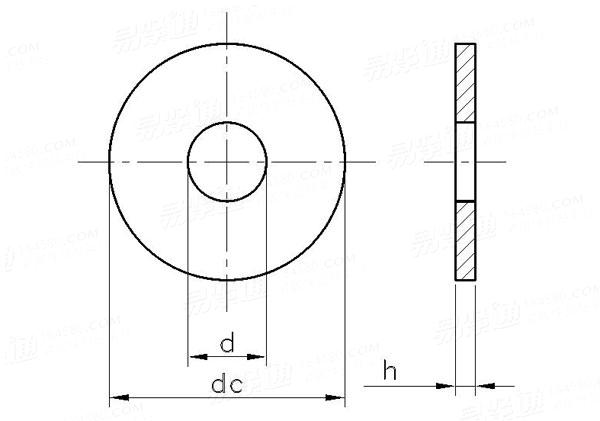

DIN  34816 - 1999 塑料大平垫

尺寸单位: mm
德标DIN 34816 - 1999 DIN34816 34816DIN 塑料大平垫
DIN  34816 - 1999 塑料大平垫
扫一扫分享
公称直径
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ16
d 最小值=公称
最大值
dc 最大值=公称
最小值
h 公称
最大值
最小值
3.2 4.3 5.3 6.4 8.4 10.5 13 17
3.38 4.48 5.48 6.62 8.62 10.77 13.27 17.27
9 12 15 18 24 30 37 50
8.64 11.57 14.57 17.57 23.48 29.48 36.38 49.38
0.8 1 1.2 1.6 2 2.5 3 3
0.9 1.1 1.4 1.8 2.2 2.7 3.3 3.3
0.7 0.9 1 1.4 1.8 2.3 2.7 2.7
类似标准及供货信息
1 C级特大垫圈 [国标]
GB /T 5287 - 2002
C级特大垫圈
Plain Washers - Extra Large Serles - Product Grade C
供应商(8)
2 大垫圈 A级 [国标]
GB /T 96.1 - 2002
大垫圈 A级
Plain Washers - Large Series - Product Grade A
供应商(13)
3 大垫圈 C级 [国标]
GB /T 96.2 - 2002
大垫圈 C级
Plain Washers - Large Series - Product Grade C
供应商(7)
4 L型(大)平垫圈 用于螺钉组合件 [国标]
GB /T 97.4 (L) - 2002
L型(大)平垫圈 用于螺钉组合件
Plain Washers(Large)for Combination Screw
供应商(2)
5 A级大垫圈 [国标]
GB /T 96.1 - 2000
A级大垫圈
Plain washers-Large series-Product grade A
供应商(13)
6 C级大平垫 [国标]
GB /T 96.2 - 2000
C级大平垫
Plain washers-Large series-Product grade C
供应商(7)
7 C级特大垫圈 [国标]
GB /T 5287 - 1985
C级特大垫圈
Plain Washers - Extra Large Series - Product Grade C
供应商(8)
8 大垫圈 A级和C级 [国标]
GB 96 - 1985
大垫圈 A级和C级
Plain Washers-Large Series - Product Grade A and C
供应商(13)
9 木结构用特大垫圈(圆孔) [德标]
DIN 440 (R) - 1990
木结构用特大垫圈(圆孔)
Extra Large Washers With Round Hole For Use In Timber Constructions
供应商(7)
10 大平垫圈  A级 [德标]
DIN 9021 - 1990
大平垫圈 A级
Large Plain Washers - Product Grade A
供应商(14)
11 夹具用精制平垫圈 [德标]
DIN 6340 - 1987
夹具用精制平垫圈
Washers for Clamping Devices
供应商(5)
12 大平垫 [德标]
DIN 134
大平垫
Plain Washers - Large
供应商(1)
13 A级大平垫 [国际]
ISO 7093-1 - 2000
A级大平垫
Plain Washers—large Series—Product Grade A
供应商(5)
14 C级大平垫 [国际]
ISO 7093-2 - 2000
C级大平垫
Plain Washers—Large Series—Product Grade C
供应商(3)
15 C级特大平垫圈 [国际]
ISO 7094 - 2000
C级特大平垫圈
Plain Washers—Extra Large Series—Product Grade C
供应商(3)
16 大平垫 [国际]
ISO 10673 (L) - 1998
大平垫
Plain washers for screw and washer assemblies-Large series-Product grade A
供应商(2)
17 A级大平垫  [Table 19-20] [日标]
JIS B 1256 (LA) - 2008
A级大平垫 [Table 19-20]
Large Plain Washers - Product Grade A
18 C级大平垫 [Table 23-24] [日标]
JIS B 1256 (LC) - 2008
C级大平垫 [Table 23-24]
Large Plain Washers - Product Grade C
19 C级超大平垫 [Table 27-28] [日标]
JIS B 1256 (ELC) - 2008
C级超大平垫 [Table 27-28]
Extra Large Plain Washers - Product Grade C
20 大垫圈 [汽标代号]
Q 402
大垫圈
Large plain washers
供应商(3)
21 大垫圈 [汽标代号]
Q 402B
大垫圈
Large Plain Washers
供应商(3)
22 LL系列(特大)平垫圈 [法国]
NF E 25-513
LL系列(特大)平垫圈
Plain Washers - LL Style
供应商(4)
23 L系列(大)平垫圈 [法国]
NF E 25-513
L系列(大)平垫圈
Plain Washers - L Style
供应商(4)
24 A级大垫圈 [法国]
NF E 25-530 - 2000
A级大垫圈
Plain Washers - Large Series - Product Grade A
25 C级大垫圈 [法国]
NF E 25-531 - 2000
C级大垫圈
Plain Washers - Large Series - Product Grade C
26 C级特大垫圈 [法国]
NF E 25-532 - 2000
C级特大垫圈
Plain Washers - Extra Large Series - Product Grade C
27 公制 - 光面 - 大垫圈 - C型 [英标]
BS 4320 (C) - 1968
公制 - 光面 - 大垫圈 - C型
Bright washers - Large diameter. Metric series - Form C
供应商(1)
28 公制 - 黑面 - 特大垫圈 - G型 [英标]
BS 4320 (G) - 1968
公制 - 黑面 - 特大垫圈 - G型
Black washers - Extra large diameter. Metric series - Form G
29 公制 - 光面 - 大垫圈 (薄) - D型 [英标]
BS 4320 (D) - 1968
公制 - 光面 - 大垫圈 (薄) - D型
Bright washers - Large diameter (Light). Metric series - Form D
30 公制 - 黑面 - 大垫圈 - F型 [英标]
BS 4320 (F) - 1968
公制 - 黑面 - 大垫圈 - F型
Black washers - Large diameter. Metric series - Form F
31 适用于UNC、UNF、B.S.W.和B.S.F的精制大平垫圈 [Table 4] [英标]
BS 3410 (-4) - 1961
适用于UNC、UNF、B.S.W.和B.S.F的精制大平垫圈 [Table 4]
Large birght washers for use with UNC, UNF, B.S.W. and B.S.F fasteners [Table 4]
32 汽车用精制大垫圈,适用于UNC、UNF、BSW和BSF [Table 6] [英标]
BS 3410 (-6) - 1961
汽车用精制大垫圈,适用于UNC、UNF、BSW和BSF [Table 6]
Large Bright Washers For Automobile Purposes For UNC,UNF,BSW And BSF Fasreners [Table 6]
33 适用于B.A.和美制尺寸的精制大平垫圈 [Table 2] [英标]
BS 3410 (-2) - 1961
适用于B.A.和美制尺寸的精制大平垫圈 [Table 2]
Large Plain Washers for use with B.A. and American Number size fasteners [Table 2]
34 粗制大平垫 [Table 8] [英标]
BS 3410 (-8) - 1961
粗制大平垫 [Table 8]
Large Black Washers [Table 8]
35 米制大平垫圈 A级和C级 [澳标]
AS 1237.1 - 2002
米制大平垫圈 A级和C级
Plain washers for metric bolts, screws and nuts for general purposes - Large, Product grade A and C
36 米制特大平垫圈 C级 [澳标]
AS 1237.1 - 2002
米制特大平垫圈 C级
Plain washers for metric bolts, screws and nuts for general purposes - Extra Large, product grade C
37 平垫圈(用于六角螺栓M1至M20) [台湾]
CNS 151 - 1994
平垫圈(用于六角螺栓M1至M20)
Plain Washers
38 大平垫(3倍螺栓直径外径) [台湾]
CNS 5194 - 1980
大平垫(3倍螺栓直径外径)
Large Plain Washers
39 大垫圈 A级和C级 [俄标]
GOST 6958 - 1978
大垫圈 A级和C级
Enlarged Washers, Product Grades A And C
40 大平垫圈 A级 [德标]
DIN EN ISO 7093-1 - 2000
大平垫圈 A级
Plain washers - Large series - Part 1: Product grade A
供应商(14)
41 平垫圈-特大系列,产品等级:C级 [德标]
DIN EN ISO 7094 - 2000
平垫圈-特大系列,产品等级:C级
Extra Large Washers With Round Hole For Use In Timber Constructions
供应商(7)
42 C级大平垫 [德标]
DIN EN ISO 7093-2 - 2000
C级大平垫
Plain Washers - Large Series - Product Grade C
43 C级大平垫 [英标]
BS EN ISO 7093-2 - 2000
C级大平垫
Plain Washers - Large Series - Product Grade C
供应商(3)
44 C级特大平垫圈 [英标]
BS EN ISO 7094 - 2000
C级特大平垫圈
Plain Washers - Extra Large Series - Product Grade C
供应商(3)
45 A级大平垫 [英标]
BS EN ISO 7093-1 - 2000
A级大平垫
Plain Washers - large Series - Product Grade A
注:技术数据仅供参考,以官方原件为准!
