六角法兰面螺栓 细牙 小系列 标准型 GB /T 16674.2 - 2004

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

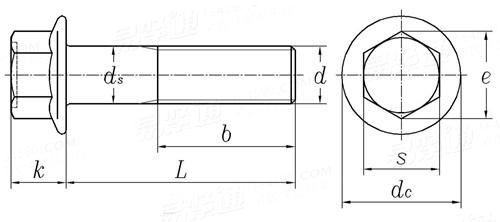

GB /T 16674.2 - 2004 六角法兰面螺栓 细牙 小系列 标准型

尺寸单位: mm
国标GB /T16674.2 - 2004 GB16674.2 16674.2G 六角法兰面螺栓 细牙 小系列 标准型
GB /T 16674.2 - 2004 六角法兰面螺栓 细牙 小系列 标准型
扫一扫分享
螺纹尺寸
d
M8 M10 M12 M14 M16
P 螺距 1
2
b L≤125
125<L≤200
dc 最大值
k 最大值
s 最大值
最小值
ds 最大值
最小值
e 最小值
1 1 1.25 1.5 1.5
/ 1.25 1.5 / /
22 26 30 34 38
28 32 36 40 44
17 20.8 24.7 28.6 32.8
8.5 9.7 12.1 12.9 15.2
10 13 15 18 21
9.78 12.73 14.73 17.73 20.67
8 10 12 14 16
7.78 9.78 11.73 13.73 15.73
10.95 14.26 16.5 19.86 23.15
