内六角套筒管塞. 锥形螺纹 DIN 906 - 1983

选择规格尺寸 点击↓

M8

M10

M12

-

M14

M16

-

M18

M20

-

M22

M24

M26

M27

M30

M33

M36

M38

M39

M42

M45

M48

M52

M56

M60

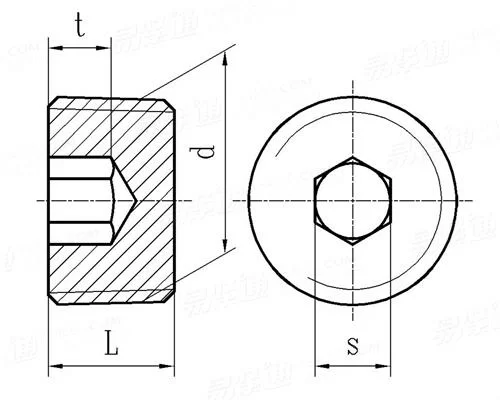

DIN  906 - 1983 内六角套筒管塞. 锥形螺纹

尺寸单位: mm
德标DIN 906 - 1983 DIN906 906DIN 内六角套筒管塞. 锥形螺纹
DIN  906 - 1983 内六角套筒管塞. 锥形螺纹
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
螺纹规格
d
M8 M10 M12 - M14 M16 - M18 M20 - M22 M24 M26
P 螺距
螺距
d 管螺纹/R
L 公称 (js16)
最大值
最小值
s 公称 (D12)
最大值
最小值
t 最小值
千件重kg
1 1 1.5 - 1.5 1.5 - 1.5 1.5 - 1.5 1.5 1.5
- - - - - - - - - - - - -
- 1/8 - 1/4 - - 3/8 - - 1/2 - - -
8 8 10 10 10 10 10 10 10 10 10 12 12
8.45 8.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 12.55 12.55
7.55 7.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 11.45 11.45
4 5 6 7 7 8 8 8 10 10 10 12 12
4.15 5.15 6.15 7.19 7.19 8.19 8.19 8.19 10.19 10.19 10.19 12.23 12.23
4.03 5.03 6.03 7.04 7.04 8.04 8.04 8.04 10.04 10.04 10.04 12.05 12.05
4 4 5 5 5 5 5 5 5 5 5 6 6
2.07 3.38 6.10 7.00 8.10 11.00 12.20 14.60 17.60 19.00 22.00 30.80 38.60
螺纹规格
d
M27 M30 M33 M36 M38 M39 M42 M45 M48 M52 M56 M60
P 螺距
螺距
d 管螺纹/R
L 公称 (js16)
最大值
最小值
s 公称 (D12)
最大值
最小值
t 最小值
千件重kg
- 1.5 - 1.5 1.5 - 1.5 1.5 1.5 1.5 - -
2 2 2 2 - 2 2 2 2 2 2 2
3/4 - 1 - - - 1 1/4 - 1 1/2 - - -
12 12 12 15 15 15 18 18 20 20 22 22
12.55 12.55 12.55 15.55 15.55 15.55 18.55 18.55 20.65 20.65 22.65 22.65
11.45 11.45 11.45 14.45 14.45 14.45 17.45 17.45 19.35 19.35 21.35 21.35
12 17 17 19 19 19 22 22 24 24 32 32
12.23 17.23 17.23 19.275 19.275 19.275 22.275 22.275 24.275 24.275 32.33 32.33
12.05 17.05 17.05 19.065 19.065 19.065 22.065 22.065 24.065 24.065 32.08 32.08
6 6 6 7.5 7.5 7.5 11.5 11.5 11.5 11.5 13 13
40.20 44.00 57.50 85.20 94.40 103.00 135.00 167.00 214.00 253.00 274.00 350.00
①,e min ≈ 1.14 s min
